Radsatz Innenmaß bei Spur G prüfen und korrekt einstellen: Schritt-für-Schritt-Anleitung
Ein reibungsloser Betrieb auf der Gartenbahn beginnt bei den kleinsten Details: dem Radsatz Innenmaß Ihrer Spur G Modelle. Wenn Züge an Weichen entgleisen oder das Fahrverhalten unruhig wirkt, liegt die Ursache oft in einem falsch eingestellten Maß zwischen den Radscheiben. In dieser Anleitung erfahren Sie, wie Sie das Radsatz Innenmaß präzise prüfen und bei Bedarf korrekt einstellen. Wir beleuchten zudem die Besonderheiten von hochwertigen Edelstahlradsätzen und kugelgelagerten Systemen, die nicht nur die Laufruhe verbessern, sondern auch die Stromaufnahme optimieren. Egal ob Sie klassische V-Speichen-Radsätze oder moderne Vollradsätze nutzen – mit der richtigen Justierung sorgen Sie für maximale Betriebssicherheit auf Ihrer Anlage. Tauchen Sie ein in das Expertenwissen rund um die Mechanik Ihrer Spur G Fahrzeuge.
Grundlagen zum Radsatz-Innenmaß bei Spur G: Radsatz-Innenmaß prüfen und korrekt einstellen
Die Betriebssicherheit einer Gartenbahn in der Spur G hängt maßgeblich von der präzisen Abstimmung zwischen dem Radsatz und dem Schienenprofil ab. Während viele Einsteiger den Fokus auf die Optik oder die Materialbeschaffenheit legen, ist die Geometrie der Radachsen der entscheidende Faktor für einen entgleisungsfreien Lauf. Ein zentraler Wert ist hierbei das Radsatz-Innenmaß. In diesem Ratgeber erfahren Sie, wie Sie das Radsatz-Innenmaß der Spur G prüfen und korrekt einstellen, um die Laufruhe Ihrer Bausatz-Wagen und Lokomotiven nachhaltig zu verbessern.

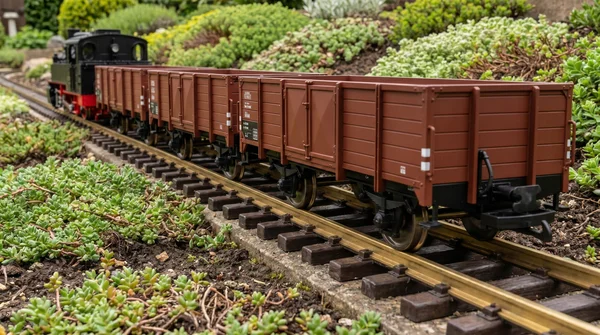

Warum das Radsatz-Innenmaß für den Gartenbetrieb entscheidend ist
Im Außenbereich wirken physikalische Kräfte auf die Gleisanlagen, die bei Innenanlagen in dieser Form nicht auftreten. Temperaturschwankungen führen zur Ausdehnung oder Kontraktion der Schienenprofile. Auch wenn unsere vernickelten Gleissysteme "Made in Germany" höchste Passgenauigkeit bieten, muss der Radsatz innerhalb definierter Toleranzen liegen, um Herzstücke von Weichen und Radlenker ohne Auflaufen zu passieren.
Stimmt das Radsatz-Innenmaß nicht, kommt es zu zwei typischen Fehlerbildern:
- Maß zu gering: Der Radsatz hat zu viel Spiel zwischen den Schienenköpfen. In Weichenbereichen kann der Spurkranz auf das Herzstück auflaufen, was zum Entgleisen führt.
- Maß zu groß: Die Räder pressen gegen die Schienenflanken. Dies erhöht den Rollwiderstand massiv, führt zu unnötigem Verschleiß an Rad und Schiene und kann in engen Radien zum Klemmen führen.
Die korrekten Werte für die Spur G
Für die Spur G hat sich ein Standardmaß etabliert, das die Kompatibilität zwischen verschiedenen Herstellern und Gleissystemen gewährleistet. Das ideale Radsatz-Innenmaß liegt bei 40,0 mm. In der Praxis ist ein Toleranzbereich von 39,8 mm bis 40,2 mm akzeptabel. Weicht ein Radsatz von diesen Werten ab, ist eine manuelle Justierung zwingend erforderlich.

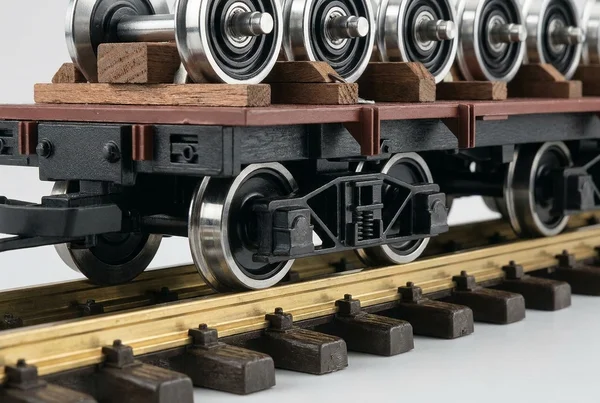

Kugellager-Radsätze: Besonderheiten bei der Mechanik und Verkabelung
Bei der Verwendung von hochwertigen Radsätzen mit integrierten Kugellagern ist bei der Prüfung des Innenmaßes besondere Vorsicht geboten. Im Gegensatz zu Standard-Radsätzen übernehmen die Kugellager hier eine Doppelfunktion: Sie reduzieren den Rollwiderstand auf ein Minimum und dienen gleichzeitig als Schnittstelle für die Stromabnahme.
Die mechanische Konstruktion besteht aus der Achswelle, den isolierten Radscheiben und den eingepressten Kugellagern. Wenn Sie das Innenmaß anpassen, dürfen die Druckkräfte niemals direkt auf die Lageraußenringe wirken. Dies könnte die feinen Laufbahnen der Kugeln beschädigen, was zu einem unruhigen Lauf oder zum Totalausfall der Stromleitung führt.
Integration der Stromabnahme
Ein wesentlicher Vorteil kugelgelagerter Radsätze ist die flackerfreie Stromversorgung für Sounddecoder oder Beleuchtungsmodule in Bausatz-Wagen. Die Verkabelung erfolgt in der Regel über Lötpads oder Steckkontakte direkt an den Lagergehäusen. Beim Einstellen des Innenmaßes muss darauf geachtet werden, dass die Kabelzuführungen nicht unter Zugspannung geraten oder gequetscht werden. Eine saubere Verlegung der Leitungen innerhalb des Drehgestells ist Voraussetzung dafür, dass die Achse weiterhin frei pendeln und Unebenheiten im Gleisbett ausgleichen kann.
Schritt-für-Schritt-Anleitung: Radsatz-Innenmaß prüfen
Um Ihre Fahrzeuge optimal auf den Gartenbetrieb vorzubereiten, sollten Sie systematisch vorgehen. Wir empfehlen die Verwendung einer spezialisierten Radsatz-Lehre oder eines digitalen Messschiebers.
- Vorbereitung: Reinigen Sie die Innenseiten der Radscheiben von Schmutzrückständen, um das Messergebnis nicht zu verfälschen.
- Messung: Setzen Sie den Messschieber an der Innenseite der Radscheiben an, direkt oberhalb der Achse. Messen Sie an mindestens drei verschiedenen Punkten (durch Drehen des Rades), um sicherzustellen, dass die Radscheibe nicht taumelt (Seitenschlag).
- Dokumentation: Notieren Sie Ausreißer. Besonders bei älteren Fahrzeugen oder nach harten Wintereinsätzen können sich Presssitze durch Materialermüdung leicht verschoben haben.
Das Einstellen des korrekten Maßes
Sollten Sie Abweichungen feststellen, ist Fingerspitzengefühl gefragt. Bei einfachen Achsen lassen sich die Radscheiben oft mit leichtem Druck auf der Achse verschieben. Bei Modellen mit festem Presssitz empfiehlt sich der Einsatz eines Radabziehers oder einer kleinen Werkstattpresse.
Wichtiger Hinweis für Elektronik-Komponenten: Wenn Sie Radsätze mit integrierter Elektronik oder Sounddecodern justieren, trennen Sie vorab die elektrischen Verbindungen, sofern diese die Bewegungsfreiheit der Radscheiben einschränken könnten. Ein Kurzschluss durch eine verschobene Isolierbuchse muss unbedingt vermieden werden.
Wartung und Langzeitschutz
Ein korrekt eingestelltes Radsatz-Innenmaß ist kein statischer Zustand. Durch die mechanische Beanspruchung im Außenbereich und das Befahren von Steigungen und Kurven wirken permanente Querkräfte auf die Achsen. Wir raten dazu, das Innenmaß im Zuge der jährlichen Frühjahrswartung zu kontrollieren.
Kugellager sollten zudem regelmäßig auf Leichtgängigkeit geprüft werden. Obwohl unsere Systeme auf Langlebigkeit ausgelegt sind, können feiner Staub oder Sand die Mechanik beeinflussen. Ein Tropfen harzfreies Feinmechaniköl schützt die Lager, ohne die elektrische Leitfähigkeit für den Sounddecoder zu beeinträchtigen.
Fazit für den ambitionierten Gartenbahner
Die Präzision im Millimeterbereich entscheidet darüber, ob Ihre Fahrtage durch ständige Entgleisungen unterbrochen werden oder ob Ihre Züge majestätisch und sicher durch die Außenanlage gleiten. Das Prüfen und Einstellen des Radsatz-Innenmaßes gehört zu den handwerklichen Grundlagen, die jeder Spur-G-Liebhaber beherrschen sollte.
Kombinieren Sie diese mechanische Sorgfalt mit unseren technischen Lösungen wie dem Drive-M System oder kugelgelagerten Radsätzen, um ein Maximum an Betriebssicherheit zu erreichen. In unseren umfangreichen Video-Tutorials zeigen wir Ihnen anschaulich, wie Sie diese Arbeiten professionell durchführen und welche Werkzeuge Sie dafür benötigen.
Haben Sie Fragen zur Montage oder zur korrekten Justierung Ihrer Radsätze? Nutzen Sie unsere Video-Expertise: In unserem YouTube-Kanal finden Sie detaillierte Erklärungen zu allen technischen Aspekten rund um die Spur G.
Jetzt Technik-Tutorials auf YouTube ansehen
Passende Produkte entdecken
Hochbordwagen grün inkl. Türen mit...
Hochbordwagen braun inkl. Türen mit...
4x V-Speichen Radsatz kugelgelagert stromführend aus Edelstahl Spur-G
2x V-Speichen Radsatz kugelgelagert stromführend aus Edelstahl Spur-G
2x Vollradsatz grau aus Edelstahl 31 mm Spur G
4x Vollradsatz kugelgelagert stromführend aus Edelstahl 24 mm Feldbahn Spur-G
Anleitung: Radsätze korrekt einstellen und montieren
Der reibungslose Lauf einer Gartenbahn auf der Außenanlage hängt maßgeblich von der Präzision der Fahrwerke ab. Weichenstraßen und Kreuzungen verzeihen keine Abweichungen im Millimeterbereich. Wenn ein Zug entgleist, liegt die Ursache oft an einem fehlerhaften Radsatzinnenmaß. Sie müssen daher sicherstellen, dass Ihre Radsätze korrekt einstellen und regelmäßig kontrollieren. Besonders bei Umrüstungen auf hochwertige Edelstahlkomponenten ist eine präzise Montage entscheidend für die Langlebigkeit der Gleisanlagen. Ein falsch eingestelltes Maß führt zu erhöhtem Verschleiß an den Herzstücken der Weichen. Im schlimmsten Fall klettern die Spurkränze auf und verursachen Kurzschlüsse oder Unfälle. Bei ML-Train legen wir Wert darauf, dass Ihre Fahrzeuge technisch perfekt auf dem Gleis stehen. Dies gilt für einfache Güterwagen ebenso wie für komplexe Lokomotiven mit Antriebstechnik. Um die mechanische Basis zu sichern, sollten Sie auch die Lok- und Wagenteile regelmäßig auf Verschleiß prüfen. Eine saubere Geometrie ist die Grundvoraussetzung für den Einsatz digitaler Komponenten. Die mechanische Einstellung bildet das Fundament für alle weiteren Ausbaustufen Ihres Modells. Erst wenn der Wagen sicher rollt, ist der Einbau von Technik sinnvoll. Dies betrifft beispielsweise die Installation von Weichen- Gleis- und Signaldecoder Modulen oder Soundeinheiten. Ein ratterndes Fahrwerk würde das Klangerlebnis eines hochwertigen Modells massiv stören. Nehmen Sie sich daher die Zeit für eine exakte Justierung der Achsen.Messwerkzeuge und die richtige Vorgehensweise
Für die Bestimmung des Radsatzinnenmaßes in der Spur G ist eine digitale Schieblehre das wichtigste Werkzeug. Der Normwert für das Innenmaß zwischen den Spurkranzflanken liegt üblicherweise bei 40,0 Millimetern. Messen Sie stets an mehreren Punkten des Radsatzes, um einen eventuellen Seitenschlag auszuschließen. Setzen Sie die Messschenkel flach an den Innenseiten der Räder an. Achten Sie darauf, dass kein Schmutz oder Öl die Messung verfälscht. Alternativ zur Schieblehre leisten fest eingestellte Messlehren gute Dienste im Werkstattalltag. Diese Lehren werden einfach zwischen die Räder gehalten. Passt die Lehre ohne Spiel und ohne zu klemmen, ist das Maß korrekt. Sollte das Maß abweichen, lassen sich die Räder auf der Achse vorsichtig verschieben. Bei kugelgelagerten Varianten oder einem V-Speichen Radsatz ist hierbei besondere Vorsicht geboten. Üben Sie niemals Druck auf die Speichenstruktur aus, sondern greifen Sie das Rad nahe der Achse. Sollten Sie Ihre Lokomotiven im Bereich der Getriebe warten, ist Präzision ebenfalls oberstes Gebot. Bei Arbeiten an einem B-Getriebe von LGB müssen die Radsätze nach dem Zusammenbau exakt fluchten. Ein minimaler Versatz kann hier zu Schwergängigkeit führen, die den Motor thermisch belastet. Prüfen Sie nach jeder Montage den freien Lauf der Achsen per Hand. Nur ein widerstandsfreies Abrollen garantiert einen stromsparenden und sicheren Betrieb im Garten. Die Kontrolle der Spurweite sollte fester Bestandteil Ihrer Wartungsroutine im Frühjahr sein. Durch Temperaturschwankungen im Außenbereich können sich Materialien minimal verändern. Ein Radsatz, der im Winter im Keller gelagert wurde, verhält sich unter direkter Sonneneinstrahlung anders. Kontrollieren Sie daher stichprobenartig Ihre Bausatz-Wagen, bevor die Saison startet. So vermeiden Sie unliebsame Überraschungen beim ersten Fahrtag des Jahres.Anpassung von Zapfenlängen bei älteren Modellen
Beim Austausch von Radsätzen an älteren Fahrzeugen stoßen Gartenbahner oft auf technische Hürden. Die Konstruktionen der Achshalterungen haben sich über die Jahrzehnte leicht verändert. Ein häufiges Problem sind die Zapfenlängen der Achsen, die in die Lagerführungen ragen. Während moderne Standards oft auf 11 mm setzen, benötigen klassische Modelle manchmal kürzere Zapfen von etwa 7,5 mm. Hier ist handwerkliches Geschick gefragt, um die Kompatibilität herzustellen. Sie können zu lange Zapfen mit einer feinen Metallsäge oder einem Seitenschneider vorsichtig kürzen. Wichtig ist danach das Entgraten der Schnittstelle mit einer Feile. Ein scharfer Grat würde das Kunststofflager des Wagens innerhalb kurzer Zeit zerstören. Achten Sie darauf, dass der Radsatz nach dem Kürzen noch genügend seitliches Spiel hat. Ein zu stramm sitzender Radsatz klemmt in Kurvenradien und erhöht den Rollwiderstand massiv. Dies belastet die Zugkraft Ihrer Lokomotiven unnötig. Falls Sie Ihre Wagen mit einer Innenbeleuchtung ausstatten, ist die mechanische Passform doppelt wichtig. Eine schlechte Lagerung führt zu unregelmäßiger Stromabnahme. In solchen Fällen hilft die Installation stabiler elektrischer Verbindungen. Nutzen Sie hochwertige Kabel, Stecker und Buchsen, um die Energie sicher vom Radsatz zum Verbraucher zu leiten. Eine saubere Verkabelung verhindert Wackelkontakte, die durch mechanische Spannungen im Fahrwerk entstehen könnten. Die Wahl des richtigen Radsatztyps beeinflusst auch die Optik Ihres Zuges. Ein V-Speichen Radsatz verleiht historischen Wagenmodellen ein authentisches Aussehen. Bei der Montage dieser filigranen Bauteile müssen Sie darauf achten, dass die Achslager absolut parallel ausgerichtet sind. Schräg stehende Achshalter führen dazu, dass der Radsatz eiert. Dies sieht nicht nur unschön aus, sondern beeinträchtigt die Spurführung in Herzstücken. Prüfen Sie den Sitz der Achse daher immer aus mehreren Blickwinkeln. Abschließend empfiehlt sich ein Testlauf auf einem Gleisstück mit engem Radius. Hier zeigt sich, ob die Zapfenlänge und das Innenmaß harmonieren. Wenn der Wagen ohne Quietschen und ohne zu stocken durch die Kurve läuft, ist die Montage geglückt. Dokumentieren Sie bei größeren Fuhrparks die vorgenommenen Änderungen. So wissen Sie bei zukünftigen Reparaturen sofort, welche Zapfenlänge für welchen Wagentyp optimal funktioniert.
Fehlersuche bei Stromaufnahme und Beleuchtung
Ein reibungsloser Betrieb auf der Gartenbahn hängt maßgeblich von der elektrischen Verbindung zwischen Schiene und Fahrzeug ab. Oft zeigen sich Probleme erst bei Dämmerung, wenn die Waggonbeleuchtung flackert oder Soundmodule unvermittelt aussetzen. Ursache ist meist eine unzureichende Stromabnahme an den Achsen. Besonders im Außenbereich beeinflussen Schmutz, Oxidation und mechanische Toleranzen die Leitfähigkeit. Eine präzise Fehlersuche beginnt daher immer an der Basis: dem Radsatz.
Viele Einsteiger unterschätzen den Einfluss der mechanischen Einstellung auf die Elektronik. Ein falsches Innenmaß der Räder führt nicht nur zu Entgleisungen an Weichenherzstücken. Es verändert auch den Anpressdruck der Stromabnehmerkohlen oder Schleifer. Wenn der Kontaktpunkt wandert, entstehen Mikro-Unterbrechungen im Stromfluss. Diese Bruchteile von Sekunden genügen, um digitale Komponenten aus dem Tritt zu bringen.
Optimale Stromabnahme durch kugelgelagerte Radsätze
Die klassische Stromabnahme über Schleifkontakte an den Laufflächen oder Achsschenkeln erzeugt Reibung. Diese Reibung bremst den Zugverband spürbar ab und erhöht den Verschleiß an den Kontaktstellen. Ein Radsatz kugelgelagert bietet hier eine technisch überlegene Lösung. Die Stromführung erfolgt direkt durch das Lagergehäuse auf die Achse. Dies minimiert den Rollwiderstand und sorgt für eine konstante Energiezufuhr ohne mechanische Bremswirkung.
Edelstahl ist im Gartenbetrieb das Material der Wahl. Es oxidiert deutlich langsamer als Messing und bleibt auch bei feuchter Witterung leitfähig. Ein hochwertiger Vollradsatz aus Edelstahl nimmt den Strom flächig auf und leitet ihn verlustarm an die interne Verkabelung weiter. Für den Umbau älterer Fahrzeuge finden Sie bei uns passende Lok- und Wagenteile, um die Laufruhe und Kontaktsicherheit zu optimieren. Der Austausch gegen kugelgelagerte Varianten ist oft der effektivste Schritt gegen Kontaktprobleme.
Zusätzlich verbessert die höhere Masse der Edelstahlräder die Gleislage. Ein schwerer Wagen drückt kleine Verunreinigungen auf dem Schienenprofil leichter zur Seite. Dies unterstützt die Stromaufnahme massiv. Werden mehrere Achsen eines Wagens zur Stromabnahme herangezogen, addiert sich die Kontaktfläche. Selbst kurze stromlose Abschnitte auf Weichen werden so sicher überbrückt. Für die interne Weiterleitung der gewonnenen Energie sollten Sie auf hochwertige Kabel, Stecker und Buchsen setzen, um Übergangswiderstände zu vermeiden.

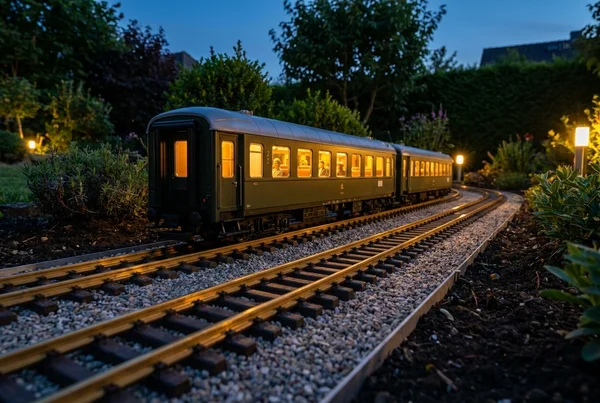

Flackern der Beleuchtung trotz korrekter Spurweite
Wenn die Innenbeleuchtung Ihrer Bausatz-Wagen flackert, liegt das Problem oft an der Pufferung. Digitale Systeme reagieren empfindlich auf kleinste Unterbrechungen. Ein korrekter Radabstand garantiert zwar die mechanische Führung, schützt aber nicht vor Schmutzfilmen auf der Schiene. Hier hilft der Einsatz von Kondensatoren oder speziellen Funktionsdecodern. Diese Bauteile speichern Energie und geben sie bei kurzen Aussetzern wieder ab.
Prüfen Sie bei der Fehlersuche systematisch die gesamte Kette. Beginnen Sie bei den Schienenverbindern und arbeiten Sie sich über die Radsätze bis zum Verbraucher vor. Oft lockern sich Lötstellen durch Vibrationen während der Fahrt. Eine saubere Verkabelung ist im Außenbereich essenziell. Nutzen Sie für die Steuerung von Lichteffekten professionelle Funktionsdekoder und Servodecoder. Diese ermöglichen eine feinstufige Einstellung der Helligkeit und verhindern Überlastungen der Stromabnehmer.
Ein weiterer Aspekt ist die mechanische Spannung der Stromabnehmerkohlen. Sind diese zu schwach eingestellt, verlieren sie bei Unebenheiten den Kontakt zum Rad. Ist der Druck zu hoch, schleifen sie sich vorzeitig ab. Kugelgelagerte Radsätze umgehen dieses Problem, da die Stromabnahme konstruktionsbedingt im Lager integriert ist. Dies reduziert den Wartungsaufwand auf ein Minimum. Achten Sie darauf, dass alle Komponenten für den DCC-Betrieb ausgelegt sind, um Störungen im Digitalsignal zu vermeiden.
Sollten Lokomotiven trotz sauberer Gleise ruckeln, liegt die Ursache oft tief im Antrieb. Verschmutzte Kollektoren oder abgenutzte Kohlen im Motorblock unterbrechen den Kraftfluss. In solchen Fällen empfiehlt sich eine Inspektion der Antriebseinheit. Wir führen entsprechende Ersatzkomponenten für B-Getriebe von LGB, um die volle Leistungsfähigkeit Ihrer Triebfahrzeuge wiederherzustellen. Nur ein durchgängig gewartetes System garantiert langanhaltenden Fahrspaß im Garten.
Weitere Empfehlungen
Doppelspeichenradsatz (2 Stück) mit Stromführung Train Line
4x Vollradsatz kugelgelagert stromführend aus Edelstahl 24 mm Feldbahn Spur-G
4x Metall-Scheibenradsatz 31 mm Spur-G
Vollradsatz (2 Stück) Train Line Zubehör
Doppelspeichenradsatz (2 Stück) Train Line Achsen
2x Drehgestell P15 mit Kupplung Spur-G
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu radsatz innenmaß spur g prüfen und korrekt einstellen
Der Zapfen des Radsatzes (Artikel 70302014) ist mit 11 mm zu lang, während das Originalteil am Modell nur 7,5 mm misst. Passt dieser Artikel für mein Modell?
Ja, der Radsatz kann verwendet werden, erfordert jedoch eine kleine manuelle Anpassung. Da ältere Wagenmodelle oft kürzere Aufnahmen besitzen, müssen Sie den Metallzapfen der Achse mit einem Seitenschneider oder einer Säge auf das benötigte Maß von 7,5 mm kürzen. Wichtig ist dabei, die Schnittkante anschließend gründlich mit einer Metallfeile zu entgraten, um die Kunststofflager Ihres Wagens nicht zu beschädigen. Nach dieser Modifikation bietet der Radsatz die gewohnte Laufruhe und Stabilität für den Gartenbetrieb.
Nach dem Einbau des Beleuchtungs-Sets tritt eine Fehlfunktion auf: Während der Fahrt flackern die Lampen oder bleiben aus, im Stand funktionieren sie jedoch. Ist der Radsatz defekt?
Ein Defekt des Radsatzes ist unwahrscheinlich, wenn die Beleuchtung im Stand stabil leuchtet. Das Flackern während der Fahrt deutet auf mechanisches Spiel oder Kontaktprellen hin, das durch Vibrationen und Gleisunebenheiten verstärkt wird. Prüfen Sie, ob die Radsätze exakt zentriert sind und das Innenmaß den Vorgaben entspricht, um ein Taumeln der Achsen zu verhindern. Oft hilft die Integration eines Pufferspeichers (Elko) am Decoder, um diese Millisekunden-Unterbrechungen zu überbrücken. Zudem sollten die Kontaktflächen zwischen Achse und Stromabnehmer gereinigt und auf festen Sitz kontrolliert werden.
