LGB Schleifschuh abgenutzt: Ersatz, Montage und Wartungstipps
Ein reibungsloser Fahrbetrieb auf der Gartenbahn hängt maßgeblich von der Stromabnahme ab. Ist ein LGB Schleifschuh abgenutzt, kommt es häufig zu Rucklern oder kompletten Aussetzern auf der Strecke. Besonders bei älteren Lokomotiven mit dem bewährten B-Getriebe ist der Verschleiß der Kontaktschuhe ein bekanntes Thema für jeden Modellbahner. In diesem Ratgeber erfahren Sie, wie Sie den Zustand Ihrer Schleifkontakte prüfen, welche Ersatzteile für die verschiedenen Ausführungen benötigt werden und wie die Montage gelingt. Neben dem reinen Austausch der Schleifschuhe werfen wir auch einen Blick auf die Wartung der Getriebe und Motoren, damit Ihre Spur-G Lokomotiven auch nach Jahren noch kraftvoll ihre Runden ziehen. Optimale Stromaufnahme ist kein Zufall, sondern das Ergebnis regelmäßiger Pflege.
LGB Schleifschuh abgenutzt: Fachgerechter Ersatz und Montage
Die zuverlässige Stromabnahme bildet das Fundament für einen störungsfreien Fahrbetrieb in der Spur G. Insbesondere im Gartenbetrieb sind die Komponenten extremen Bedingungen ausgesetzt. Während die vernickelten Gleissysteme von ML-Train die Reinigungshäufigkeit drastisch reduzieren, bleibt der mechanische Abrieb an den Stromabnehmern der Lokomotiven eine technische Konstante. Wenn ein LGB Schleifschuh abgenutzt ist, erfordert der Ersatz und die Montage sorgfältiges Vorgehen, um die filigrane Getriebetechnik und die elektronischen Komponenten wie den Drive-M Sounddecoder langfristig zu schützen.
Vorbereitung und benötigtes Werkzeug
Bevor Sie mit dem Austausch beginnen, sollten Sie einen sauberen Arbeitsplatz vorbereiten. Da Gartenbahn-Lokomotiven aufgrund ihres Gewichts und der verbauten Elektronik empfindlich auf Erschütterungen reagieren können, empfiehlt sich die Nutzung einer gepolsterten Lokliege. Für die fachgerechte Montage benötigen Sie lediglich wenige Werkzeuge:
- Einen passgenauen Kreuzschlitzschraubendreher (Größe PH1 oder PH2, je nach Modell), um die Getriebedeckel oder Halteplatten zu lösen.
- Eine Pinzette für das Positionieren der Andruckfedern.
- Gegebenenfalls ein technisches Reinigungstuch, um die Kontaktflächen im Inneren des Getriebeblocks von altem Abrieb zu befreien.
Schritt-für-Schritt-Anleitung: Den Schleifschuh fachgerecht wechseln
Der Austausch ist bei den meisten Spur-G-Triebfahrzeugen logisch aufgebaut. Folgen Sie dieser Struktur, um eine optimale Leitfähigkeit sicherzustellen:
1. Demontage der alten Komponenten

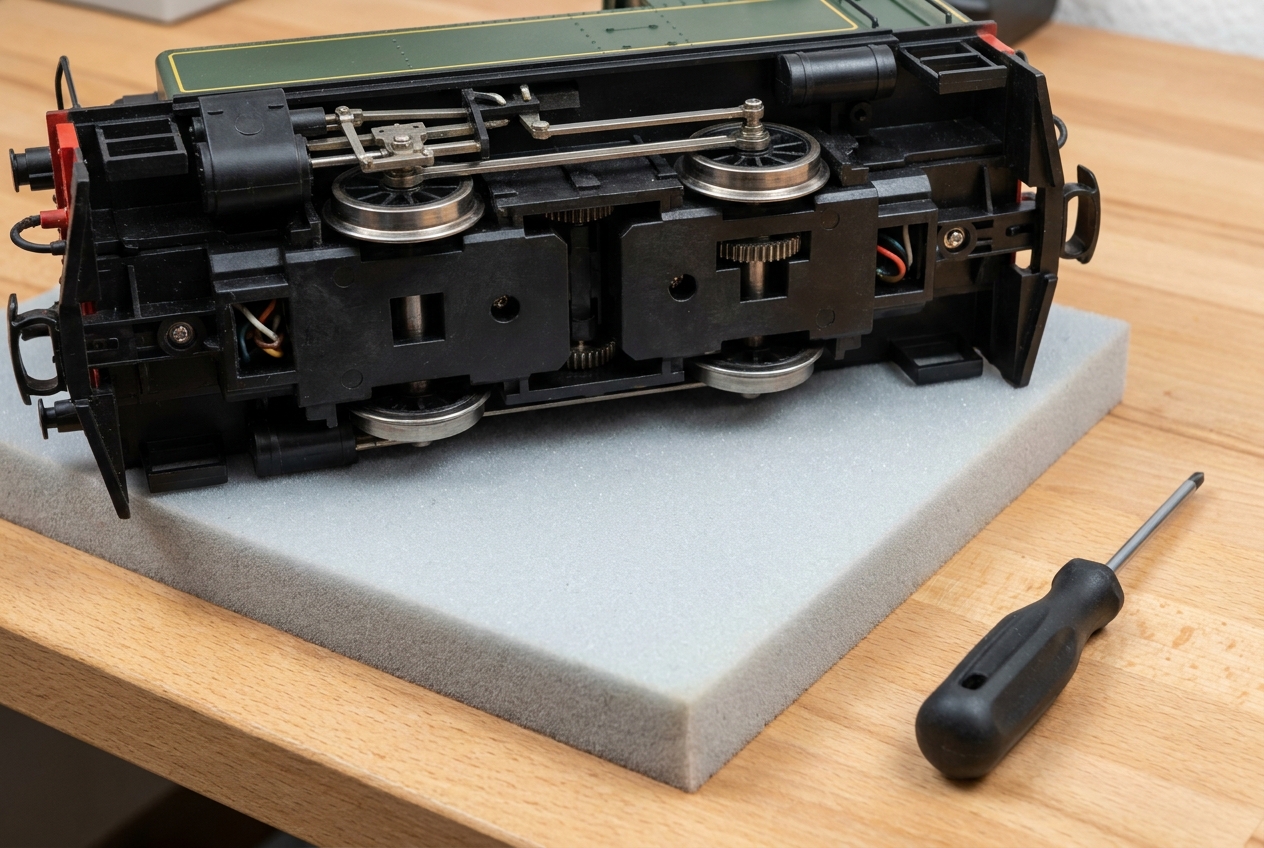

Drehen Sie die Lokomotive vorsichtig auf den Rücken. Lokomotiven mit Dampf-Aufbauten sollten dabei besonders gesichert werden, um die filigranen Gestänge nicht zu verbiegen. Lösen Sie die Schrauben des Getriebebodens oder der spezifischen Schleifschuhhalterung. Achten Sie beim Abheben der Platte darauf, dass die darunterliegenden Federn nicht unkontrolliert herausspringen. Diese Federn sind essenziell für den Anpressdruck und damit für die konstante Stromaufnahme bei Unebenheiten in der Außenanlage.
2. Reinigung der Kontaktstellen
Nachdem Sie die alten Bauteile entfernt haben, bietet es sich an, die innenliegenden Kontaktstifte oder Bronzefedern zu begutachten. Oft sammelt sich hier über die Jahre ein Gemisch aus Schmierfett und feinem Metallstaub an. Reinigen Sie diese Stellen gründlich. Eine saubere Kontaktbasis ist die Voraussetzung dafür, dass der neue Schleifschuh seine volle Leistung entfalten kann und die DCC-Signale ohne Paketverluste am Decoder ankommen.
3. Einsetzen der neuen Ersatzteile
Platzieren Sie die neuen Federn in den dafür vorgesehenen Führungen. Setzen Sie den neuen Schleifschuh so auf, dass er waagerecht in der Führung liegt. Er muss sich leichtgängig vertikal bewegen lassen. Ein Verkanten führt zu ungleichmäßigem Abrieb und kann im schlimmsten Fall Kurzschlüsse an Weichenherzstücken verursachen. ML-Train legt bei den angebotenen Ersatzteilen Wert auf höchste Passgenauigkeit, die dem Standard "Made in Germany" entspricht.
4. Montage und Funktionsprüfung
Setzen Sie die Halteplatte wieder auf und ziehen Sie die Schrauben handfest an. Vermeiden Sie übermäßige Gewalt, um die Gewinde im Kunststoff des Getriebeblocks nicht zu beschädigen. Nach der Montage sollte der Schleifschuh einen spürbaren, aber elastischen Widerstand beim Eindrücken aufweisen. Führen Sie im Anschluss eine Probefahrt auf einem sauberen Gleisabschnitt durch, idealerweise bei langsamer Fahrstufe, um die Kontinuität der Stromaufnahme zu validieren.
Technische Optimierung der Stromaufnahme
Der Austausch der Schleifschuhe ist der ideale Zeitpunkt, um das gesamte Stromabnahmesystem der Lokomotive zu bewerten. In unserem Fachhandel in Bad Bodenteich stellen wir oft fest, dass die Kombination aus neuen Schleifschuhen und kugelgelagerten Radsätzen die besten Ergebnisse liefert. Während der Schleifschuh den Strom direkt vom Profil abgreift, können kugelgelagerte Radsätze mit integrierter Stromabnahme die Kontaktfläche vervielfachen. Dies ist besonders bei digitalisierten Lokomotiven mit Sounddecoder wichtig, da bereits Millisekunden ohne Spannung zu Soundaussetzern führen können.
Materialkunde: Warum Qualität entscheidend ist
Ein Schleifschuh im Gartenbetrieb ist ein klassisches Verschleißteil, doch die Materialzusammensetzung entscheidet über die Standzeit. Hochwertige Legierungen bieten einen Kompromiss aus guter Leitfähigkeit und mechanischer Härte. Zu weiche Materialien nutzen sich auf Messinggleisen im Außenbereich binnen einer Saison ab, während zu harte Materialien das Gleisprofil angreifen könnten. Unsere Ersatzteile sind präzise auf die Anforderungen der Spur G abgestimmt und gewährleisten eine optimale Harmonie zwischen Fahrzeug und Schiene.
Wartungsintervalle in der Außenanlage
Wir empfehlen, die Schleifschuhe zu Beginn jeder Gartensaison einer Sichtprüfung zu unterziehen. In Regionen mit hoher Luftfeuchtigkeit oder bei intensiver Nutzung von Reinigungsschienen kann der Verschleiß erhöht sein. Achten Sie bei der Inspektion darauf, dass die Unterseite der Schuhe keine tiefen Einkerbungen aufweist, die sich an Schienenstößen verhaken könnten. Ein rechtzeitiger Wechsel schont nicht nur Ihre Nerven durch flackerfreie Beleuchtung, sondern schützt auch die wertvollen Herzstücke Ihrer Weichen vor mechanischer Beschädigung.
In unseren umfangreichen Video-Tutorials zeigen wir Ihnen praxisnah, wie Sie diese Arbeiten an verschiedenen Lokomotivtypen durchführen. ML-Train versteht sich hierbei nicht nur als Händler, sondern als technischer Partner an Ihrer Seite. Wir unterstützen Sie dabei, die Langlebigkeit Ihrer Gartenbahn durch fundiertes Wissen und hochwertige Komponenten sicherzustellen.
Erfahren Sie mehr über die Wartung Ihrer Triebfahrzeuge in unseren detaillierten Technik-Videos auf YouTube. Dort zeigen wir Ihnen Schritt für Schritt den Einbau von Elektronikkomponenten und mechanischen Ersatzteilen für die Spur G.
Passende Produkte entdecken
Schleifschuh mit Schleiferkohle – Wartungs-Set für LGB B-Getriebe |
10 Stück Schleifschuh wie LGB 63210 alte Ausführung Spur-G
Schaltnetzteil 19V 6A mit 4-Pin-Stecker – kompatibel mit LGB Fahrregler

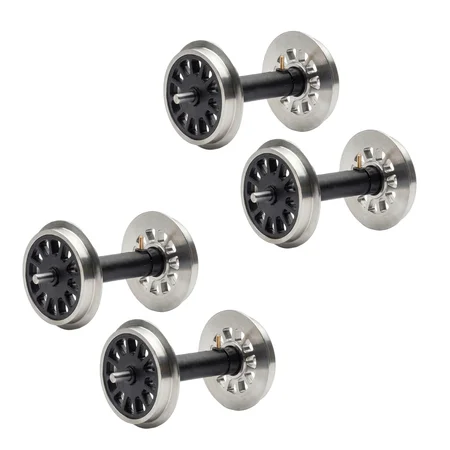

4x Speichenradsatz kugelgelagert stromführend Edelstahl 31 mm –
Digitalisierungsset für LGB 2x46x HGe 2/2 Zahnradlok
Digitalisierungsset für LGB 2x45x Ge 2/4 auch Bügeleisen
Montageanleitung und Getriebewartung
Die Zuverlässigkeit einer Gartenbahn steht und fällt mit der Qualität der Stromaufnahme. Im harten Außenbetrieb setzen Staub, Feuchtigkeit und mechanischer Abrieb den Bauteilen kontinuierlich zu. Wer die Wartung vernachlässigt, riskiert Ruckeln oder gar den Totalausfall wertvoller Triebfahrzeuge. Eine regelmäßige Inspektion der Unterseite gehört daher zum Pflichtprogramm jedes passionierten Gartenbahners.
Besonders die Schleifkontakte leisten Schwerstarbeit. Sie stellen die elektrische Verbindung zwischen Schiene und Motor her. Mit der Zeit graben sich tiefe Riefen in das Metall. Wenn die Federspannung nachlässt oder das Material zu dünn wird, leidet die Leitfähigkeit massiv. In diesem Fall müssen Sie die Komponenten zeitnah ersetzen, um Folgeschäden an der Elektronik zu vermeiden.
Ein sauberer Stromfluss ist zudem die Grundvoraussetzung für digitale Funktionen. Hochwertige Lokdekoder benötigen ein konstantes Signal, um Befehle fehlerfrei umzusetzen. Schwankungen in der Spannung führen oft zu unschönen Sound-Aussetzern oder Lichtflackern. Eine fachgerechte Montage der Ersatzteile sichert somit den langfristigen Fahrspaß auf Ihrer Anlage.
Schritt-für-Schritt: Schleiferkohle und Kontakt wechseln
Bevor Sie mit der Arbeit beginnen, stellen Sie die Lokomotive auf eine weiche Unterlage. Ein Handtuch oder eine Schaumstoffmatte schützt die empfindlichen Aufbauten vor Kratzern. Sorgen Sie für eine gute Beleuchtung Ihres Arbeitsplatzes. Sie benötigen lediglich einen passenden Schraubendreher und gegebenenfalls eine kleine Pinzette für die Federn.
Zuerst entfernen Sie die Schrauben der Getriebekappe oder der Halteklammern am Fahrwerk. Achten Sie darauf, die Schrauben sicher zu verwahren, da diese oft spezifische Maße besitzen. Sobald der Zugang frei ist, lassen sich die abgenutzten Schleifschuhe entnehmen. Prüfen Sie dabei auch den Zustand der Kontaktfedern und reinigen Sie die Aufnahmepunkte von altem Fett.
Wenn Sie die LGB Schleiferkohle wechseln, ist Fingerspitzengefühl gefragt. Die Kohlen sitzen meist in einer Führungshülse direkt über dem Radsatz. Drücken Sie die neuen Kohlen vorsichtig in die Halterung. Achten Sie darauf, dass die Federkraft die Kohle gleichmäßig gegen die Radinnenseite drückt. Ein verkanteter Einbau führt zu schnellem Verschleiß und schlechtem Kontakt.
Setzen Sie anschließend die neuen Schleifschuhe ein. Diese müssen leicht beweglich bleiben, um Unebenheiten im Gleisverlauf ausgleichen zu können. Viele Bastler nutzen diese Gelegenheit, um auch andere Lok- und Wagenteile zu prüfen. Ein Tropfen Spezialöl an den Achslagern kann Wunder wirken. Nach dem Zusammenbau empfiehlt sich eine kurze Testfahrt auf einem sauberen Gleisabschnitt.
Um die Spur G Stromabnahme verbessern zu können, sollten Sie auch die Laufflächen der Räder reinigen. Oft lagert sich dort ein isolierender Film aus Abrieb und Öl ab. Verwenden Sie einen weichen Lappen und etwas Reinigungsflüssigkeit. Vermeiden Sie scharfe Gegenstände, welche die Oberfläche der Metallräder aufrauen könnten. Polierte Oberflächen verschmutzen deutlich langsamer.
Getriebepflege bei der V200 und anderen Modellen
Große Lokomotiven wie die V200 stellen besondere Anforderungen an die Mechanik. Diese Modelle verfügen oft über zwei separate Getriebeblöcke. Die Synchronisation beider Motoren ist entscheidend für ein harmonisches Fahrbild. Wenn ein Getriebe schwergängig wird, muss der zweite Motor die Last mitschleppen, was zu Überhitzung führen kann.
Öffnen Sie die Getriebegehäuse in regelmäßigen Abständen zur Sichtprüfung. Altes Schmiermittel verharzt mit der Zeit und vermischt sich mit Staub zu einer zähen Masse. Diese Paste wirkt wie Schmirgelpapier auf die Kunststoffzahnräder. Entfernen Sie alte Rückstände gründlich, bevor Sie neues, säurefreies Getriebefett auftragen. Weniger ist hier oft mehr – ein dünner Film genügt vollkommen.
Sollten Sie beim Fahren mahlende Geräusche hören, sind meist die Zahnräder beschädigt. Für die Instandsetzung benötigen Sie passende LGB Lok Getriebe Ersatzteile. Besonders bei Modellen mit dem klassischen B-Getriebe von LGB ist die Versorgungslage gut. Prüfen Sie beim Austausch genau, ob alle Zähne der neuen Räder gratfrei sind und sauber ineinandergreifen.
Achten Sie beim Zusammenbau der Getriebeblöcke auf die korrekte Lage der Kabel. Eingequetschte Leitungen führen zu Kurzschlüssen, die im schlimmsten Fall den Decoder zerstören. Bei dieser Gelegenheit bietet es sich an, über ein Upgrade der Soundfunktionen nachzudenken. Ein modernes SX6 SUSI-Soundmodul lässt sich oft einfach integrieren und wertet die Lok akustisch massiv auf.
Ein gut gewartetes Getriebe reduziert den Rollwiderstand spürbar. Dies schont nicht nur die Motoren, sondern verlängert auch die Intervalle, in denen Sie die Schleifkontakte tauschen müssen. Eine leichtgängige Lok benötigt weniger Strom, was wiederum die thermische Belastung aller Bauteile senkt. Investieren Sie die Zeit in die Pflege, dankt es Ihnen die Technik mit jahrzehntelanger Treue.
Vergessen Sie nicht, auch die Radkontakte im Inneren des Getriebes zu prüfen. Diese kleinen Bronzefedern übertragen den Strom von der Kohle zum Motor. Wenn diese oxidiert sind, hilft auch der beste Schleifschuh nichts. Ein kurzer Strich mit einem Glasfaserradierer stellt die Leitfähigkeit wieder her. So bleibt Ihre Gartenbahn auch bei widrigen Bedingungen im Außenbetrieb stets fahrbereit.
Weitere Empfehlungen
Gleisbau-Set für die Spur G (327 Teile) mit Sortierbox
Schrauben-Set für die Spur-G (838 Stück) mit Sortierbox
Aufbewahrungsbox für Kleinteile
5 Stück Klebepads Platinenhalter 3M
100x Innensechskant Schraube für Schienenverbinder
10x Platinen- und Decoderhalter
Experten-Tipps für ältere LGB Modelle
Besitzer älterer Lokomotiven stehen oft vor technischen Herausforderungen, wenn die Fahrleistung im Gartenbetrieb nachlässt. Die Robustheit der Spur G ist legendär, doch mechanische Komponenten unterliegen natürlichem Verschleiß. Besonders bei Modellen, die Jahrzehnte treu ihren Dienst verrichtet haben, erfordert die Instandsetzung Fachwissen und Präzision. Eine fachgerechte Wartung erhält nicht nur den Wert Ihrer Sammlung, sondern sichert auch den flüssigen Betrieb auf der Außenanlage.Ersatzteilbestimmung nach Modellnummer
Die Suche nach der passenden Komponente beginnt oft mit dem Messschieber am heimischen Basteltisch. Doch technische Daten allein führen bei historischen Getriebekonstruktionen häufig in die Irre. Viele Bastler suchen gezielt nach LGB B-Getriebe Maße, um Zahnräder oder Achsen abzugleichen. In der Praxis zeigt sich jedoch, dass minimale Abweichungen im Zehntelmillimeterbereich über Erfolg oder Misserfolg der Reparatur entscheiden. Ein Zahnrad, das optisch passt, kann unter Last zu Klemmern oder erhöhtem Abrieb führen. Die Modellnummer Identifikation ist daher der sicherste Weg zur korrekten Ersatzteilbestimmung. Jede Lokomotive besitzt eine spezifische Nummer, die Rückschlüsse auf die verbaute Getriebegeneration zulässt. Über die Jahre wurden technische Änderungen vorgenommen, die äußerlich kaum sichtbar sind. Während frühe Serien oft noch mit Sandwicht-Getrieben ausgestattet waren, nutzen spätere Versionen gekapselte Einheiten. Wer hier blind kauft, riskiert Inkompatibilitäten bei der Montage. Sollten Sie mechanische Defekte feststellen, ist der Blick in die Explosionszeichnung Ihres Modells unerlässlich. Dort finden Sie die exakten Bezeichnungen für B-Getriebe von LGB, die als Herzstück vieler zweiachsiger Lokomotiven dienen. Oft sind es nicht nur die Schleifschuhe, die den Dienst quittieren. Auch interne Übertragungselemente leiden unter verharztem Fett oder altersbedingter Sprödigkeit. Wir empfehlen, bei einer Revision stets das gesamte Antriebsmodul zu prüfen. Für ambitionierte Umbauprojekte bietet der Markt heute Lösungen, die weit über den Standard hinausgehen. Wenn Sie eine ältere Lokomotive im Rahmen der Wartung auch technisch modernisieren möchten, sollten Sie hochwertige Lokdekoder in Betracht ziehen. Diese ermöglichen eine feinere Steuerung des Motors und kompensieren oft kleine mechanische Unregelmäßigkeiten durch eine intelligente Lastregelung. Die Kombination aus frischen Ersatzteilen und moderner Elektronik haucht alten Schätzen neues Leben ein. Ein kritischer Punkt bei der Instandsetzung sind LGB Ersatzteile Zahnräder. Da diese Bauteile enormen Kräften ausgesetzt sind, ist die Materialgüte entscheidend. Minderwertige Nachbauten nutzen oft zu weiche Kunststoffe, die bei sommerlichen Temperaturen im Gartenbetrieb nachgeben. Achten Sie beim Austausch auf Passgenauigkeit und verwenden Sie ausschließlich säurefreie Schmiermittel. Eine falsche Schmierung kann den Kunststoff angreifen und die Lebensdauer der neuen Komponenten drastisch verkürzen.Optimierung der Stromführung
Abgenutzte Schleifschuhe sind die häufigste Ursache für ruckelndes Fahrverhalten oder totale Aussetzer auf Weichenstraßen. Doch der alleinige Austausch dieser Verschleißteile ist oft nur die halbe Lösung. Bei älteren Modellen ist die Stromaufnahme ab Werk häufig auf wenige Kontaktpunkte begrenzt. Im Gartenbetrieb sorgen Staub, Pollen oder Oxidation für Übergangswiderstände, die selbst neue Schleifer vor Probleme stellen. Eine Optimierung der gesamten Stromführung ist daher für einen störungsfreien Betrieb ratsam. Kugelgelagerte Radsätze mit integrierter Stromabnahme stellen hier eine sinnvolle Ergänzung dar. Sie entlasten die Schleifschuhe, indem sie zusätzliche Kontaktpunkte zur Schiene schaffen. Dies reduziert den Funkenflug an den Schleifern und minimiert den Abbrand des Materials. Zudem verringern Kugellager den Rollwiderstand der Lokomotive spürbar. Der Motor benötigt weniger Strom für die gleiche Zugleistung, was die thermische Belastung der Wicklungen reduziert. Neben der mechanischen Stromabnahme spielt die interne Verkabelung eine zentrale Rolle. Über die Jahrzehnte können Lötstellen korrodieren oder Kabelisolierungen brüchig werden. Prüfen Sie beim Öffnen des Gehäuses alle Verbindungen zum Getriebeblock. Oft lohnt es sich, veraltete Steckverbindungen durch hochwertige Kabel, Stecker und Buchsen zu ersetzen. Eine saubere elektrische Basis ist die Grundvoraussetzung für den Einsatz digitaler Zusatzmodule. Für ein realistisches Fahrerlebnis lässt sich die Stromführung direkt mit akustischen Upgrades verbinden. Ein SX6 SUSI-Soundmodul für alle Spur G-Loks benötigt eine absolut konstante Spannungsversorgung, um Klangaussetzer zu vermeiden. Durch die zusätzliche Pufferung und optimierte Radkontakte stellen Sie sicher, dass das Fahrgeräusch auch bei langsamer Fahrt über Herzstücke von Weichen nicht abreißt. Die Investition in eine bessere Stromabnahme zahlt sich somit doppelt aus: in Betriebssicherheit und Soundqualität. Abschließend gilt: Wartung ist Prävention. Reinigen Sie die Laufflächen der Räder und die Kontaktflächen der Schleifer regelmäßig mit einem geeigneten Reinigungsmittel. Vermeiden Sie schmirgelnde Werkzeuge, da diese Riefen im Metall hinterlassen, in denen sich Schmutz umso schneller festsetzt. Eine gut gepflegte Lokomotive aus den frühen Jahren der Spur G kann bei korrekter Handhabung noch viele weitere Jahrzehnte zuverlässig ihre Runden im Garten drehen.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu LGB Schleifschuh abgenutzt Ersatz und Montage
Wie viele Motoren hat die LGB 23945 (V200) und welche Zahnräder werden für einen Austausch benötigt?
Die LGB 23945 der Baureihe V200 ist standardmäßig mit zwei leistungsstarken Motoren ausgestattet, die jeweils ein eigenes Getriebe antreiben. Für eine umfassende Instandsetzung der Getriebeeinheiten werden in der Regel Stufenzahnräder und Achszahnräder benötigt, die für die entsprechenden Getriebetypen ausgelegt sind. Es empfiehlt sich, beim Austausch direkt beide Getriebeblöcke zu inspizieren, um ein gleichmäßiges Laufverhalten sicherzustellen. Achten Sie beim Kauf der Ersatzteile unbedingt auf die Kompatibilität mit dem verbauten Getriebetyp, da innerhalb der Modellserien technische Änderungen an der Zahnradgeometrie vorkommen können.
Gibt es im Sortiment Zahnräder für ältere LGB Loks (B-Getriebe) mit folgenden Maßen: Achsdurchmesser ca. 4 mm, Breite der Zahnung ca. 6 mm und Durchmesser des Zahnrads ca. 18 mm?
Die genannten Maße von ca. 18 mm Außendurchmesser und einer 4 mm Achsaufnahme sind typisch für das Standard-Stufenzahnrad vieler klassischer B-Getriebe. In unserem Sortiment führen wir passgenaue Ersatzteile für diese Getriebetypen, wobei wir stets empfehlen, die Identifikation über die Lok-Modellnummer abzusichern. Da LGB über die Jahre kleine Modifikationen an der Verzahnungsgeometrie vorgenommen hat, ist die rein metrische Bestimmung oft ungenau. Wir bieten hochwertige Zahnräder aus robustem Kunststoff an, die speziell für die hohen Belastungen im Außenbereich ausgelegt sind. Bitte prüfen Sie vor dem Einbau auch den Zustand der Schnecke auf der Motorwelle, um Folgeschäden am neuen Zahnrad zu vermeiden.
