LGB Lokomotive Getriebegehäuse Riss reparieren: Tipps & Anleitung
Ein Riss im Getriebegehäuse Ihrer LGB Lokomotive ist kein Grund zur Sorge, erfordert aber schnelles Handeln, um Folgeschäden am Antrieb zu vermeiden. Oft entstehen diese Materialermüdungen durch Alterung oder mechanische Belastung. In diesem Ratgeber erfahren Sie, wie Sie einen Riss fachgerecht reparieren oder wann ein Austausch des Gehäuses gegen hochwertige Ersatzteile sinnvoll ist. Wir beleuchten die Besonderheiten von B-Getrieben, geben Tipps zur Identifikation der richtigen Zahnräder und erklären, wie Sie typische Probleme wie überspringende Antriebe oder Unwuchten in den Griff bekommen. Mit der richtigen Anleitung und den passenden Komponenten erstrahlt Ihre Spur G Lokomotive bald wieder in technischem Glanz und sichert den langfristigen Fahrspaß auf Ihrer Gartenbahn-Anlage.
Ursachen und Diagnose von Rissen am LGB Getriebegehäuse
Das Herzstück jeder Gartenbahn-Lokomotive ist der Antrieb. Besonders bei älteren Modellen zeigt sich nach Jahren des intensiven Einsatzes oft ein kritisches Schadensbild. Wenn die Lokomotive plötzlich ruckelt oder unter Last blockiert, liegt die Ursache häufig tief im Inneren der Antriebseinheit verborgen.
Ein defektes LGB Getriebegehäuse beeinträchtigt nicht nur die Laufruhe. Es gefährdet die gesamte Mechanik des Fahrzeugs. Oft sind feine Haarrisse der Anfang eines kompletten Gehäusebruchs. Diese Schäden treten meist an den Lagerstellen der Achsen oder an den Verschraubungspunkten auf.
Besitzer von Gartenbahnen sollten regelmäßig eine Sichtprüfung ihrer Triebfahrzeuge durchführen. Ein Riss kann die präzise Ausrichtung der Zahnräder stören. Dies führt zu erhöhtem Verschleiß an den Flanken und schädigt langfristig den Motor. Wer rechtzeitig handelt, kann den Riss reparieren, bevor das Bauteil irreversibel zerstört wird.
Warum bekommt ein Getriebegehäuse Risse?
Die Ursachen für Materialversagen an Getriebekomponenten sind vielfältig. Ein Hauptfaktor ist die natürliche Alterung des verwendeten Kunststoffs. Über Jahrzehnte hinweg entweichen Weichmacher aus dem Material. Das Gehäuse verliert seine Elastizität und wird spröde gegenüber mechanischen Belastungen.
Der Gartenbetrieb stellt zudem extreme Anforderungen an die Hardware. Im Sommer heizen sich die Gehäuse bei direkter Sonneneinstrahlung stark auf. Im Winter herrschen oft Minusgrade. Diese thermischen Zyklen sorgen für Materialspannungen, die sich schließlich in Rissen entladen.
Oftmals führt auch eine Überlastung der Lokomotive zu Schäden. Schwere Züge an steilen Steigungen erzeugen enorme Hebelkräfte auf die Achslager. Wenn das Gehäuse diese Kräfte nicht mehr abfangen kann, bricht die Wandung auf. Besonders das klassische B-Getriebe von LGB ist hiervon bei hoher Laufleistung betroffen.
Ein weiterer Aspekt ist die chemische Belastung. Nicht jedes Schmiermittel ist kunststoffverträglich. Falsche Öle oder Fette können die Struktur des Gehäuses angreifen und es aufquellen lassen. Dies schwächt die Stabilität massiv. Achten Sie daher beim Service immer auf die Kompatibilität Ihrer Wartungsprodukte.
Neben dem Gehäuse leiden bei solchen Defekten oft auch die elektrischen Komponenten. Wenn Sie ohnehin das Fahrzeug öffnen, empfiehlt sich die Prüfung der Elektronik. Ein hochwertiger Lokdekoder kann durch eine Lastregelung helfen, mechanische Spitzenbelastungen sanfter abzufedern.
Erkennung von Gehäuseschäden am Antrieb
Die Diagnose beginnt meist mit einer akustischen Auffälligkeit. Ein intaktes Getriebe arbeitet mit einem gleichmäßigen, sonoren Summen. Knackende oder mahlende Geräusche sind Warnsignale. Sie deuten darauf hin, dass die Zahnräder nicht mehr im optimalen Eingriff stehen, weil sich das Gehäuse geweitet hat.
Ein deutliches Symptom ist austretendes Getriebefett an Stellen, die eigentlich geschlossen sein sollten. Wenn Sie Schmiermittelspuren auf den Schwellen Ihrer Außenanlage finden, ist Eile geboten. Das offene Getriebe zieht Staub und Sandkörner an, die wie Schmirgelpapier auf die Mechanik wirken.
Prüfen Sie das axiale Spiel der Räder. Lässt sich eine Achse ungewöhnlich weit hin- und herschieben? Dann ist vermutlich eine Lagerführung im LGB Getriebegehäuse ausgebrochen. In diesem Stadium ist ein präziser Lauf der Lokomotive kaum noch möglich.
Oft zeigen sich Schäden auch indirekt durch elektrische Probleme. Wenn die Stromaufnahme schwankt, kann dies an einer verkanteten Achse liegen. In solchen Fällen sollten Sie auch die Lok- und Wagenteile der Stromabnahme kontrollieren. Ein verformtes Gehäuse drückt die Schleifkontakte oft in eine falsche Position.
Für eine sichere Diagnose müssen Sie das Modell auf den Kopf stellen. Unter gutem Licht lassen sich Risse meist als dunkle Linien im Kunststoff erkennen. Drücken Sie vorsichtig gegen die Gehäusehälften. Wenn sich ein Spalt öffnet, ist die strukturelle Integrität verloren. Hier hilft nur noch ein Austausch oder eine fachgerechte Instandsetzung.
Ein defektes B-Getriebe muss nicht das Ende der Lokomotive bedeuten. Mit den richtigen Ersatzteilen und etwas technischem Verständnis lässt sich die volle Einsatzbereitschaft wiederherstellen. Eine frühzeitige Diagnose spart hierbei hohe Folgekosten durch Folgeschäden an Motor und Getrieberädern.
Passende Produkte entdecken
Uni- Motor kurze Welle für LGB-Loks
Uni- Motor lange Welle für LGB-Loks
Großes Gleisoval 510 x 240 cm mit Bahnhof –...
Digitalisierungsset für LGB 2x45x Ge 2/4 auch Bügeleisen
Bahnhofs-Set R3 Länge 270 cm - Spur G Gleiserweiterung LGB-kompatibel
Digitalisierungsset für LGB Mixnitz E
Reparaturanleitung und Austausch von Getriebekomponenten
Ein Riss im Getriebegehäuse einer Gartenbahn-Lokomotive führt oft zu einem unruhigen Laufbild. Die mechanische Stabilität geht verloren. Zahnräder greifen nicht mehr präzise ineinander. Dies belastet den Motor und die gesamte Antriebseinheit unnötig. Eine fachgerechte Reparatur sichert den langfristigen Erhalt Ihrer wertvollen Lokomotiven im Gartenbetrieb.
Zunächst steht die Bestandsaufnahme an. Reinigen Sie das Gehäuse gründlich von Fett- und Ölresten. Nur auf einer absolut sauberen Oberfläche halten Klebstoffe dauerhaft. Prüfen Sie, ob das Material bereits spröde ist. Bei massiven strukturellen Schäden empfiehlt sich der komplette Austausch des Bauteils. Die passende Auswahl für ein B-Getriebe von LGB finden Sie in unserem Fachsortiment.
Nutzen Sie für die Identifikation die technischen Unterlagen Ihres Modells. Die Modellnummer Identifikation ist der erste Schritt vor jeder Bestellung. Jede Baureihe besitzt spezifische Gehäuseformen und Befestigungspunkte. Ein falsches Gehäuse führt zu Spannungen bei der Montage. Dies provoziert neue Risse in kürzester Zeit.
Schritt-für-Schritt: Gehäuse kleben oder ersetzen
Kleine Haarrisse lassen sich oft mit speziellen Kunststoffklebern stabilisieren. Verwenden Sie Klebstoffe, die den Kunststoff leicht anlösen. So entsteht eine chemische Verschweißung der Bruchstellen. Fixieren Sie das Gehäuse während der Trocknungsphase mit Schraubzwingen. Üben Sie dabei nur mäßigen Druck aus, um Verformungen zu vermeiden.
Ist der Riss zu breit, hilft eine Verstärkung von innen. Dünne Polystyrol-Streifen dienen hier als Brücke über der Schadstelle. Achten Sie darauf, dass diese Verstärkungen die Zahnräder nicht blockieren. Der Platz im Inneren ist oft sehr begrenzt. Prüfen Sie nach der Trocknung die Freigängigkeit aller beweglichen Teile manuell.
Sollte eine Klebung nicht mehr ausreichen, müssen Sie das Gehäuse ersetzen. Demontieren Sie die Stromabnehmer und die Verkabelung vorsichtig. Dokumentieren Sie die Position der Leitungen mit Fotos. Bei dieser Gelegenheit lassen sich oft auch Lok- und Wagenteile wie Schleifschuhe oder Kupplungen erneuern. Ein neues Gehäuse bietet die beste Basis für einen leisen Antrieb.
Setzen Sie die Motorblöcke passgenau in die neuen Halterungen ein. Achten Sie auf den korrekten Sitz der Dichtungen. Feuchtigkeit darf im Außenbereich nicht in das Getriebe eindringen. Verwenden Sie ausschließlich säurefreies Getriebefett für die Schmierung. Zu viel Fett zieht Schmutz an und erhöht den Verschleiß der Lagerstellen.
Zahnradwechsel und Achsenausrichtung
Ein defektes Gehäuse beschädigt häufig auch die interne Mechanik. Wenn Sie das Getriebe bereits geöffnet haben, sollten Sie die Zahnräder tauschen. Abgenutzte Flanken führen zu Getriebespiel und Ruckeln. Prüfen Sie jedes Rad einzeln auf Karies oder Verformungen. Hochwertige Ersatzteile für LGB garantieren hier eine lange Lebensdauer unter Last.
Die Achsenausrichtung ist für den störungsfreien Betrieb entscheidend. Die Achsen müssen absolut parallel zueinander liegen. Schon minimale Abweichungen führen zu einseitiger Belastung der Gehäusewand. Dies ist eine der Hauptursachen für spätere Rissbildungen. Setzen Sie die Radsätze ohne Verkanten in die vorgesehenen Lagerführungen ein.
Kontrollieren Sie beim Zusammenbau auch die elektrischen Komponenten. Oft sind die Zuleitungen zum Motor spröde oder gequetscht. In unserem Bereich für Kabel, Stecker und Buchsen finden Sie passenden Ersatz für die interne Verdrahtung. Eine saubere Verlegung verhindert Kurzschlüsse und erleichtert spätere Wartungsarbeiten am Antrieb.

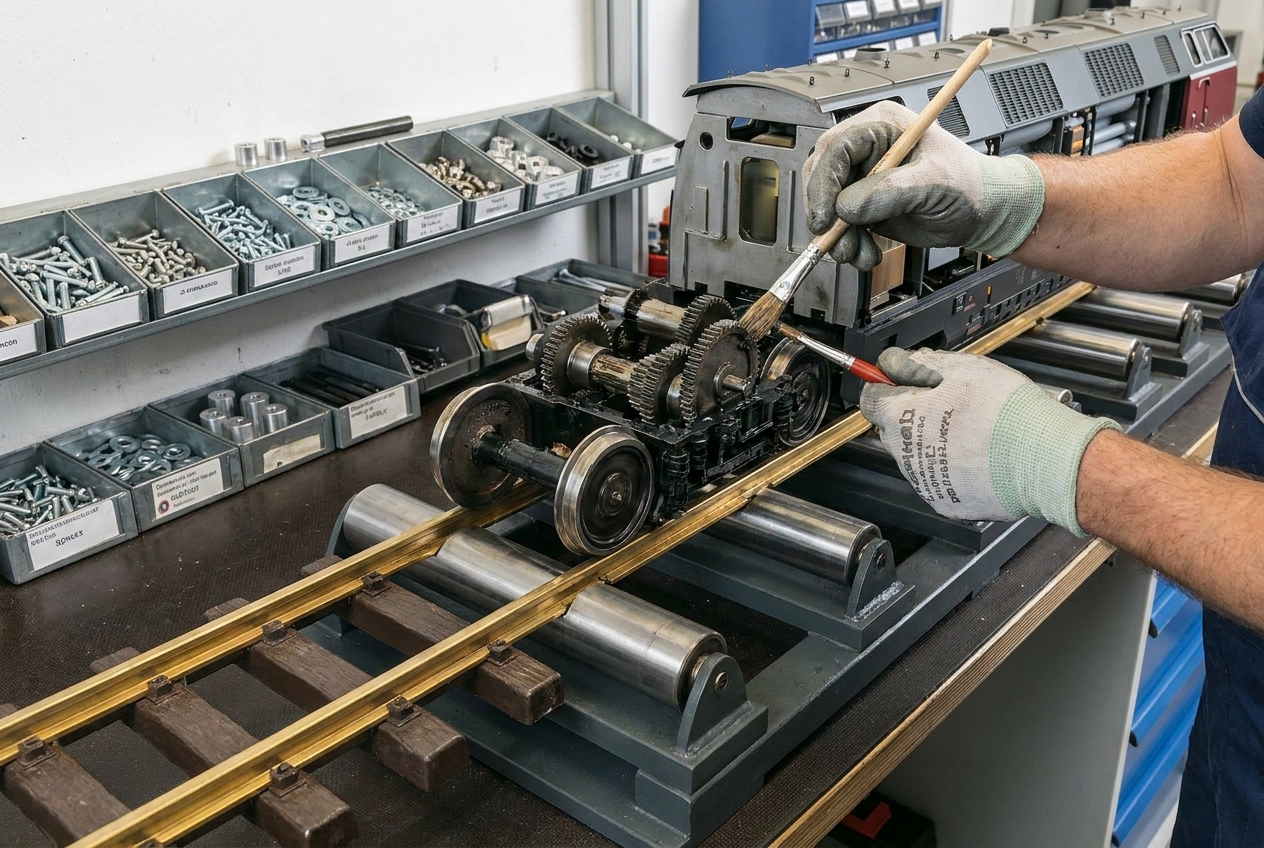

Nach der Montage erfolgt ein Testlauf auf dem Prüfstand. Achten Sie auf ungewöhnliche Geräusche wie Klackern oder Mahlen. Ein gut justiertes Getriebe läuft fast lautlos. Erst wenn die Mechanik perfekt arbeitet, sollten Sie die Lok wieder auf der Gartenanlage einsetzen. Die Sorgfalt bei der Achsausrichtung zahlt sich durch jahrelange Zuverlässigkeit aus.
Vergessen Sie nicht die regelmäßige Kontrolle der Radreifen. Verschmutzte Laufflächen führen zu Funkenbildung und Hitzeentwicklung. Diese Hitze kann den Kunststoff des Getriebegehäuses auf Dauer schwächen. Eine saubere Stromabnahme schont somit indirekt die gesamte Mechanik Ihrer Spur-G Lokomotive.
Weitere Empfehlungen
B-Getriebe mit Motor und Haftreifen schwarz Radkranz Edelstahl
B-Getriebe mit Motor und Haftreifen rot Radkranz Edelstahl
2x B-Getriebe mit Motor + GRATIS Getriebefett und Leitpaste
Getriebe-Set (B und C) für Loks von LGB (93 Teile) mit Sortierbox
2x B-Getriebe rot mit Motor + GRATIS Getriebefett und Leitpaste
Uni- Motor kurze Welle für LGB-Loks
Problemlösung bei überspringendem Antrieb
Ein unruhiger Lauf oder mahlende Geräusche trüben die Freude am Gartenbetrieb erheblich. Wenn eine Lokomotive unter Last stockt, liegt die Ursache oft tief im Inneren des Antriebsblocks. Ein Riss im Getriebegehäuse führt dazu, dass sich der Abstand zwischen den Zahnrädern minimal vergrößert. In der Folge greifen die Flanken nicht mehr präzise ineinander. Der Antrieb springt über und die Kraftübertragung auf die Schienen reißt ab.
Besitzer von Spur-G-Modellen kennen das Phänomen meist von älteren Triebfahrzeugen. Die Materialermüdung des Kunststoffs sorgt dafür, dass die Achslagerungen dem Druck nicht mehr standhalten. Sobald das Gehäuse nachgibt, entsteht Spiel in der gesamten Mechanik. Eine sofortige Diagnose ist entscheidend, um Folgeschäden an den Motorschnecken zu vermeiden. Oft hilft nur der Austausch der betroffenen Komponenten gegen hochwertige Ersatzteile der Lok- und Wagenteile aus unserem Sortiment.
Prüfen Sie zunächst, ob das Problem nur bei Vorwärtsfahrt oder auch im Rückwärtsgang auftritt. Ein einseitiges Springen deutet auf eine einseitige Dehnung des Gehäuses hin. Bei schweren Loks mit zwei Motoren sollten Sie beide Antriebe separat testen. Hierzu klemmen Sie einen Motor kurzzeitig ab, um den Fehler einzugrenzen. Eine stabile Stromaufnahme ist für die Diagnose zweitrangig, solange die mechanische Kopplung versagt.
Verschleißteile identifizieren und ersetzen
Wenn die Lokomotive ruckelt, müssen Sie die gesamte Peripherie der Achsen untersuchen. Oft sind es nicht nur die inneren Zahnräder, die Probleme bereiten. Radsätze, Kurbeln und Kuppelstangen weisen nach vielen Betriebsstunden im Außenbereich erhebliches Spiel auf. Dieses Spiel summiert sich und führt zu ungleichmäßigen Belastungen im Getriebeblock. Ein ausgeschlagenes Auge an der Kuppelstange kann den Rhythmus der Achsen stören.
Bevor Sie das Gehäuse komplett ersetzen, sollten Sie die B-Getriebe von LGB auf mechanische Integrität prüfen. Sind die Radsatzlager noch formschlüssig? Wenn Sie neue Kuppelstangen montieren, achten Sie unbedingt auf den korrekten Versatz der Kurbelzapfen. Ein Versatz von 90 Grad ist bei vielen Dampflokomotiven Standard, um einen runden Lauf zu gewährleisten. Falsch montierte Stangen führen zu Klemmungen, die das Getriebegehäuse erneut sprengen könnten.
Die ML-Train Eigenmarke bietet hierfür passgenaue Lösungen, die speziell für die harten Anforderungen im Garten entwickelt wurden. Unsere Ersatzteile zeichnen sich durch hohe Passgenauigkeit aus. Verwenden Sie beim Zusammenbau ausschließlich geeignetes Getriebefett. Säurehaltige Öle können den Kunststoff angreifen und die Rissbildung beschleunigen. Eine regelmäßige Wartung der mechanischen Verbindungen verlängert die Lebensdauer des gesamten Antriebsstrangs spürbar.
Oft zeigt sich der Verschleiß erst unter Volllast bei Bergfahrt. Die mechanische Spannung im Gehäuse erreicht dann ihren Höhepunkt. Wenn der Antrieb springt über, ist das oft ein Zeichen für abgenutzte Zahnflanken. In diesem Fall sollten Sie nicht nur das Gehäuse, sondern auch die Zahnräder und gegebenenfalls die Radsätze tauschen. Nur ein spielfreier Antrieb garantiert die nötige Zugkraft für lange Züge auf Steigungsstrecken.
Kompatibilität von Ersatzgetrieben
Der Austausch eines kompletten Antriebsblocks erfordert technisches Verständnis der verschiedenen Bauformen. Es gibt wesentliche Unterschiede zwischen den Getriebetypen, die über die Jahre produziert wurden. Während kompakte zweiachsige Loks oft standardisierte Blöcke nutzen, benötigen größere Maschinen spezifische Lösungen. Die C-Getriebe von LGB sind beispielsweise für dreiachsige Fahrwerke ausgelegt und weisen eine andere Geometrie auf.
Beim Einbau von Austauschgetrieben in verschiedene Lok-Typen müssen Sie auf die Position der Stromabnehmer achten. Ältere Modelle nutzen oft Kohlenstifte, während neuere Versionen auf Schleifkontakte setzen. Prüfen Sie vor dem Kauf, ob die Achsabstände und die Aufnahmepunkte für den Lokrahmen exakt übereinstimmen. Ein minimaler Unterschied in der Bauhöhe kann dazu führen, dass die Lok schief steht oder die Kupplungen nicht mehr auf der richtigen Höhe liegen.
Ein moderner Antrieb bietet zudem die Chance für technische Upgrades. Wenn Sie das Getriebe ohnehin öffnen oder tauschen, ist die Integration einer digitalen Schnittstelle sinnvoll. Ein hochwertiger Lokdekoder ermöglicht eine feinere Lastregelung. Dies schont die Mechanik, da abrupte Lastwechsel minimiert werden. Die Elektronik erkennt den Widerstand und regelt die Motorspannung sanft nach, was die Belastung auf das Getriebegehäuse reduziert.
Achten Sie beim Einbau auch auf die Kabelführung innerhalb des Gehäuses. Gequetschte Leitungen führen zu Kurzschlüssen und können die empfindliche Elektronik beschädigen. Nutzen Sie ausreichend Platz für die Verlegung und fixieren Sie die Kabel so, dass sie nicht mit rotierenden Teilen in Berührung kommen. Ein sauber aufgebautes Getriebe ist die Basis für jahrelangen, störungsfreien Fahrspaß in Ihrer Gartenanlage.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu LGB Lokomotive Getriebegehäuse Riss reparieren Tipps
Haben die Achsen bei neuen B-Getrieben (LGB Lokomotiven) eine Unwucht oder einen ungeraden Lauf? Liegt hier ein Produktionsfehler der Zahnräder vor?
Ein unrunder Lauf bei neuen Getriebeeinheiten ist in der Regel kein Produktionsfehler der Zahnräder selbst, sondern liegt an der Montage der Achsen. Die Achsen werden oft unter hohem Druck in das Getriebe gepresst, wodurch sich das Material minimal verspannen kann. Dies führt dazu, dass das Zahnrad nicht absolut zentriert auf der Achswelle sitzt oder die Achse leicht schräg geführt wird. In den meisten Fällen läuft sich dieses Spiel nach einer gewissen Einfahrzeit ein, da sich die Kunststoffkomponenten aneinander anpassen. Sollte das Ruckeln bestehen bleiben, hilft meist nur das vorsichtige Ausrichten der Achse im Gehäuse oder ein Austausch der betroffenen Radsatz-Einheit.
Gibt es eine Möglichkeit, die Scheibenradsätze auf einem LGB B-Getriebe gegen Speichenradsätze (ohne Schwungmasse) zu tauschen? Ist dies machbar?
Ein Austausch der Radsätze bei einem B-Getriebe ist technisch möglich, erfordert jedoch eine vollständige Demontage des Getriebeblocks. Sie müssen darauf achten, dass die neuen Speichenradsätze exakt die gleichen Achsmaße und Zahnradaufnahmen besitzen wie die originalen Scheibenräder. Da Speichenräder oft filigraner sind, prüfen Sie vorab die Traglast für schwere Lokmodelle. Achten Sie beim Einbau penibel auf das korrekte Stichmaß der Achsen, damit das Getriebe nicht klemmt. Ohne Schwungmasse ändert sich zudem das Auslaufverhalten der Lok, was Sie gegebenenfalls über die Einstellungen im Lokdecoder kompensieren sollten.
Gibt es im Sortiment Zahnräder für ältere LGB Loks (B-Getriebe) mit folgenden Maßen: Achsdurchmesser ca. 4 mm, Breite der Zahnung ca. 6 mm und Durchmesser des Zahnrads ca. 18 mm?
Für ältere Ausführungen des B-Getriebes führen wir spezielle Ersatz-Zahnräder, die genau diesen klassischen Spezifikationen entsprechen. Diese Bauteile sind kritisch für die Instandsetzung von Klassikern, da die Zahngeometrie exakt zum Motorritzel passen muss. Wir empfehlen, beim Austausch immer beide Zahnräder einer Achse zu ersetzen, um ein gleichmäßiges Tragbild zu gewährleisten. Messen Sie vor der Bestellung zur Sicherheit mit einem Messschieber nach, ob die Zähnezahl identisch ist. Die Montage erfolgt durch vorsichtiges Aufpressen auf die Achswelle, wobei auf absolute Rechtwinkligkeit zu achten ist.
Bei einer LGB Lokomotive springt der Antrieb über. Gibt es dafür die passenden Ersatzteile (Radsätze mit Zahnrädern, Kurbeln mit Kuppelstangen und Schrauben)?
Ja, wir führen ein umfassendes Sortiment an Ersatzteilen, um diesen Defekt nachhaltig zu beheben. Sie finden bei uns komplette Radsätze mit aufgepressten Zahnrädern sowie die notwendigen Kurbeln und Kuppelstangen für die gängigsten Spur-G-Modelle. Da ein überspringender Antrieb meist auf abgenutzte Zahnflanken oder ein geweitetes Gehäuse zurückzuführen ist, empfehlen wir den zeitgleichen Austausch der betroffenen Komponenten. Achten Sie bei der Montage besonders auf die korrekte Ausrichtung der Kurbelzapfen, damit das Gestänge nicht klemmt. Passende Schrauben und Distanzhülsen sind ebenfalls in unserem Fachhandel erhältlich.
Kann das B-Getriebe ML-Train 86700999 ohne Probleme in eine LGB Schöma Lok 2060H eingebaut werden oder müssen dabei Dinge beachtet werden? Besteht das B-Getriebe aus originalen LGB/Märklin Ersatzteilen?
Das B-Getriebe von ML-Train ist als direkter Ersatz für die LGB Schöma 2060H konzipiert und lässt sich ohne mechanische Anpassungen am Lokrahmen montieren. Es handelt sich um eine hochwertige Eigenentwicklung, die passgenau auf die Spezifikationen des Originals abgestimmt ist, jedoch keine Originalteile von Märklin enthält. Wir verwenden für unsere Getriebegehäuse und Zahnräder verstärkte Kunststoffe, die eine höhere Verwindungssteifigkeit gegenüber thermischen Belastungen im Außenbereich aufweisen. Beim Einbau sollten Sie lediglich die vorhandenen Anschlusskabel für den Motor und die Stromabnahme übernehmen oder durch unsere konfektionierten Kabelsätze ersetzen. Das Getriebe wird einbaufertig geliefert und bietet durch die ML-Train Eigenmarke eine langlebige Alternative für Ihren Gartenbetrieb.
