Drehgestell bei Spur G Personenwagen richtig einbauen: Eine Schritt-für-Schritt-Anleitung
Der reibungslose Lauf Ihrer Gartenbahn hängt maßgeblich von der korrekten Montage der Fahrwerke ab. Wenn Sie ein Drehgestell bei Spur G Personenwagen richtig einbauen, sichern Sie nicht nur eine saubere Kurvenfahrt, sondern verhindern auch entgleisungsbedingte Schäden an Ihren wertvollen Modellen. Viele Einsteiger stehen vor der Herausforderung, die Balance zwischen Stabilität und notwendigem Spiel für die Gleisunebenheiten im Außenbereich zu finden. In dieser Anleitung führen wir Sie durch die technischen Details der Montage, erklären die Besonderheiten der Spur G Achshalterungen und zeigen Ihnen, wie Sie Ihre Personenwagen-Bausätze fachgerecht aufrüsten. Optimieren Sie die Laufeigenschaften Ihrer Waggons für ein realistisches Fahrbild auf Ihrer Anlage.
Grundlagen der Montage von Spur G Drehgestellen
Der sichere Lauf eines Wagens auf der Außenanlage hängt maßgeblich von der Qualität des Fahrwerks ab. Bei der Spur G wirken aufgrund der Fahrzeuggröße und des Eigengewichts erhebliche physikalische Kräfte auf die Achslager. Eine präzise Montage entscheidet darüber, ob der Wagen geschmeidig durch Kurven gleitet oder bei Unebenheiten entgleist. Besonders bei langen Bausatz-Wagen ist die korrekte Justierung der Drehgestelle für ein vorbildgerechtes Fahrbild unerlässlich.
Die Spur G Fahrwerk Montage erfordert Sorgfalt und ein Verständnis für die mechanischen Abläufe unter dem Wagenkasten. Jedes Bauteil muss exakt positioniert sein, um Reibungswiderstände zu minimieren. Dies schont nicht nur die Schienenprofile, sondern reduziert auch die Last für die Zuglokomotive im Steigungsbetrieb. Wer hier präzise arbeitet, erspart sich spätere Nachbesserungen an der Gleisanlage oder am Rollmaterial selbst.
Ein stabiler Geradeauslauf und die nötige Kurvengängigkeit bilden das Fundament für einen störungsfreien Gartenbetrieb. Wir setzen bei unseren Entwicklungen auf bewährte Konstruktionsprinzipien, die auch widrigen Witterungsbedingungen standhalten. Hochwertige Lok- und Wagenteile bilden dabei die Basis für jedes erfolgreiche Umbauprojekt oder den Neuaufbau eines Modells. Nur durch passgenaue Komponenten erreichen Sie die Langlebigkeit, die eine Gartenbahn auszeichnet.

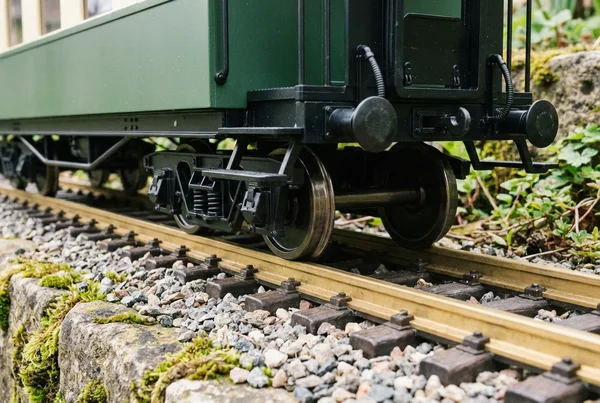

Aufbau und Funktion der Drehgestell-Aufnahme
Die Drehgestell Befestigung fungiert als zentrales Gelenk zwischen dem starren Wagenkasten und den beweglichen Achsen. Sie ermöglicht es dem Fahrzeug, engen Radien zu folgen, ohne dass die Spurkränze an den Schienenflanken klemmen. In der Regel besteht diese Aufnahme aus einem Drehzapfen oder einer zentralen Durchgangsbohrung im Wagenboden. Diese Konstruktion nimmt die vertikalen Lasten des Wagens auf und verteilt sie gleichmäßig auf die Radsätze.
Ein entscheidender Faktor ist das seitliche Spiel und die Kippfähigkeit des Drehgestells. Auf einer Außenanlage liegen die Gleise nie vollkommen plan, da sich der Untergrund durch Witterungseinflüsse leicht verändern kann. Das Fahrwerk muss diese Unebenheiten ausgleichen können, um den ständigen Kontakt aller Räder zum Gleis zu gewährleisten. Eine zu starre Verbindung führt unweigerlich zum Abheben eines Rades und somit zur Entgleisungsgefahr in Kurvenkombinationen.
Häufig integrieren wir in diese Baugruppen auch elektrische Komponenten für die Innenbeleuchtung oder Soundfunktionen. Über kugelgelagerte Radsätze wird der Strom direkt vom Gleis abgegriffen und über flexible Kabel, Stecker und Buchsen in das Wageninnere geleitet. Dort können dann ein Funktionsdekoder und Servodecoder Lichteffekte oder Türsteuerungen präzise regeln. Die mechanische Aufnahme muss daher genügend Raum für die Kabelführung bieten, ohne die Drehbewegung des Gestells einzuschränken.
Die Materialwahl spielt bei der Aufnahme eine ebenso wichtige Rolle wie die Geometrie. Wir verwenden robuste Kunststoffe, die UV-beständig sind und auch bei Temperaturschwankungen ihre Form behalten. Dies sichert eine konstante Leichtgängigkeit über viele Jahre hinweg. Achten Sie bei der Montage darauf, dass keine Grate aus dem Spritzguss die Rotation behindern. Ein kurzer Check der Kontaktflächen sorgt für einen seidenweichen Lauf auf Ihren vernickelten Messinggleisen.
Benötigtes Werkzeug für den Einbau
Für eine fachgerechte Modelleisenbahn Technik Installation benötigen Sie kein schweres Gerät, aber das richtige Feinmechaniker-Werkzeug. Ein Satz hochwertiger Kreuzschlitzschraubendreher in den passenden Größen ist die wichtigste Grundvoraussetzung. Die Schraubenköpfe bei Spur-G-Modellen sind oft weich, weshalb ein exakt sitzender Schraubendreher Beschädigungen am Material verhindert. Vermeiden Sie zu viel Kraftaufwand, um die Gewindegänge im Kunststoff nicht zu überdrehen.
Neben dem Schraubendreher ist eine Pinzette hilfreich, um kleine Federn oder Distanzscheiben exakt zu positionieren. Oft unterschätzt, aber essenziell, ist die Verwendung von speziellem Kunststoff-Schmiermittel. Herkömmliche Öle können den Kunststoff angreifen und spröde machen, was langfristig zum Bruch der Aufnahme führt. Verwenden Sie stattdessen harz- und säurefreie Fette, die explizit für den Modellbau und Außenbereich freigegeben sind.
Sollten Sie elektronische Upgrades planen, ist ein kleiner Lötkolben mit feiner Spitze sowie Entlötlitze ratsam. Dies ist besonders wichtig, wenn Sie einen SX6 SUSI-Soundmodul für alle Spur G-Loks oder Wagen nachrüsten möchten. Die saubere Verlegung der Leitungen innerhalb des Drehgestellbereichs verhindert, dass Kabel gequetscht werden oder die Mechanik blockieren. Ordnung im Fahrwerksbereich ist die beste Versicherung gegen Kurzschlüsse und mechanische Defekte.
Prüfen Sie vor dem Zusammenbau auch die Sauberkeit der Lagerstellen. Schon kleinste Sandkörner aus dem Gartenbetrieb wirken wie Schmirgelpapier und zerstören die Passungen innerhalb kürzester Zeit. Eine weiche Bürste oder Druckluft hilft, die Montageumgebung staubfrei zu halten. Wenn Sie diese vorbereitenden Schritte konsequent einhalten, erzielen Sie ein Ergebnis, das höchsten technischen Ansprüchen genügt. Ein gut montiertes Drehgestell ist die Basis für die Faszination einer perfekt laufenden Gartenbahn.
Passende Produkte entdecken
Personenwagen HSB / DR 7 Fenster Spur-G Bausatz
Personenwagen HSB/DR als Spur-G Bausatz
Personenwagen HSB / DR 6 Fenster Spur-G Bausatz
Wagenkasten blau Personenwagen HSB/DR Spur-G
Schritt-für-Schritt-Anleitung: Personenwagen richtig bestücken
Die Montage der Laufwerke bildet das Herzstück beim Aufbau Ihrer Personenwagen. Ein präziser Einbau entscheidet darüber, ob der Wagen später ruhig über die Schienen gleitet oder bei der kleinsten Unebenheit im Gartenbetrieb entgleist. Wir konzentrieren uns in dieser Anleitung auf die fachgerechte Bestückung der Drehgestelle, damit Ihre Züge sicher und optisch ansprechend ihre Runden drehen.
Bevor Sie mit der mechanischen Arbeit beginnen, legen Sie sich alle benötigten Komponenten bereit. Neben dem Wagenkasten und den Drehgestellrahmen benötigen Sie hochwertige Radsätze. Achten Sie darauf, dass alle Teile sauber und frei von Rückständen aus der Fertigung sind. Dies erleichtert die spätere Montage und sorgt für eine saubere Optik Ihrer Bausatz-Wagen.
Sollten Sie planen, Ihre Wagen später mit einer Innenbeleuchtung auszustatten, empfiehlt sich bereits jetzt ein Blick auf die Kabel, Stecker und Buchsen aus unserem Sortiment. Eine frühzeitige Planung der Kabelführung durch das Drehgestell erspart Ihnen spätere Demontagen. Wir setzen bei ML-Train auf Systeme, die eine einfache Nachrüstung elektronischer Komponenten ermöglichen.
Einsetzen der Achsen in die Halterung
Das Einsetzen der Radsätze erfordert Fingerspitzengefühl und eine ruhige Hand. Legen Sie das Drehgestell mit der Unterseite nach oben auf eine weiche Unterlage. So vermeiden Sie Kratzer an den Sichtflächen der Kunststoffblenden. Drücken Sie die Achshalterungen vorsichtig und gleichmäßig auseinander, um den nötigen Platz für die Achse zu schaffen.
Führen Sie nun den Radsatz ein. Achten Sie darauf, dass die Spitzen der Achswelle exakt in den vorgesehenen Vertiefungen der Lager sitzen. Wenn Sie einen Spur G Radsatz einbauen, hören Sie oft ein leises Einrasten. Dies signalisiert die korrekte Positionierung innerhalb der Seitenblenden. Vermeiden Sie ruckartige Bewegungen oder zu starken Druck, um das Material nicht zu überdehnen.
Prüfen Sie nach dem Einrasten sofort die Leichtgängigkeit. Die Achse muss ohne nennenswerten Widerstand rotieren. Falls der Radsatz klemmt, kontrollieren Sie die Lagerung der Achsen auf Fremdkörper oder kleine Kunststoffgrate. Ein sauberer Lauf ist die Grundvoraussetzung für einen reibungsarmen Fahrbetrieb und schont die Motoren Ihrer Lokomotiven bei langen Zügen.
Für den Fall, dass Sie Ersatzteile oder zusätzliche Komponenten für Ihr Fahrwerk benötigen, finden Sie in der Kategorie Lok- und Wagenteile eine breite Auswahl an passendem Zubehör. Wir bieten dort alles an, was Sie für die Instandsetzung oder den Neuaufbau Ihrer Spur G Flotte benötigen. Qualität "Made in Germany" sorgt hierbei für die nötige Passgenauigkeit.
Justierung der Federung und des Spiels
Nachdem die Radsätze montiert sind, folgt die Feinabstimmung der Federung. Im Außenbereich sind Gleise oft nicht perfekt eben verlegt. Ein starrer Wagen würde an Setzungen im Boden oder bei Temperaturspannungen sofort den Kontakt verlieren. Die Drehgestelle müssen daher ein gewisses vertikales und horizontales Spiel aufweisen, um diese Differenzen auszugleichen.
Prüfen Sie, ob die Achsen innerhalb der Blenden minimales Spiel haben. Dies verhindert, dass sich das Fahrwerk bei Erwärmung im Sommer verklemmt. Die Federung sollte fest genug sitzen, um das Gewicht des Wagens zu tragen, aber weich genug reagieren, um Stöße abzufangen. Ein gut austariertes Fahrwerk erhöht die Entgleisungssicherheit massiv.
Bei der Montage der Drehgestelle am Wagenboden ist die korrekte Spannung der Befestigungsschraube entscheidend. Ziehen Sie die Schraube niemals bis zum Anschlag fest. Das Drehgestell muss sich leicht drehen lassen und zusätzlich leicht kippeln können. Diese sogenannte Dreipunktlagerung ist ein bewährtes Prinzip im Modellbau, um Unebenheiten sicher zu überfahren.
Falls Sie Ihre Anlage digital steuern, benötigen Sie neben mechanischer Präzision auch die passende Elektronik. Unsere Funktionsdekoder und Servodecoder erlauben es Ihnen, Sonderfunktionen wie eine ferngesteuerte Entkupplung oder Lichteffekte direkt im Wagen zu realisieren. Dies wertet Ihren Personenwagen technisch deutlich auf.
Testlauf und Kurvengängigkeit prüfen
Der abschließende Testlauf entscheidet über den Erfolg Ihrer Montage. Stellen Sie den fertig bestückten Wagen auf ein ebenes Gleisstück. Schieben Sie ihn per Hand an und beobachten Sie das Rollverhalten. Der Wagen sollte ohne seitliches Ausbrechen und ohne Schleifgeräusche über die Schienen laufen. Achten Sie dabei besonders auf die Zentrierung der Radsätze.
Um die Kurvengängigkeit optimieren zu können, müssen Sie den Wagen durch einen engen Radius führen. Oft stellt der R1-Radius die größte Herausforderung dar. Prüfen Sie, ob die Radreifen oder die Spurkränze an den Innenseiten des Wagenkastens oder an den Trittstufen schleifen. Ist dies der Fall, muss der Schwenkbereich des Drehgestells vergrößert werden.
Wiederholen Sie diesen Test in beide Fahrtrichtungen. Manchmal zeigen sich Probleme nur bei geschobenen Wagenverbänden. Achten Sie auf die Kupplungsabstände in der Kurve. Die Puffer dürfen sich nicht verhaken. Ein reibungsloser Durchlauf durch S-Kurven und Weichenstraßen beweist, dass Ihre Justierung korrekt vorgenommen wurde.
Sollten Sie neben Personenwagen auch Interesse an robusten Transportlösungen haben, empfehlen wir unsere Modularen Güterwagen. Diese folgen ähnlichen Montageprinzipien und lassen sich hervorragend mit Ihren neuen Personenwagen kombinieren. So entsteht ein realistisches und technisch zuverlässiges Zugbild auf Ihrer Gartenbahn.
Weitere Empfehlungen
Wagenkasten blau Personenwagen HSB/DR Spur-G
Doppelspeichenradsatz (2 Stück) Train Line Achsen
2x Bühne schwarz Personenwagen HSB/DR
2x Fahrrahmen schwarz Außenteil Personenwagen HSB/DR
Fahrrahmen schwarz Mittelteil 22,5 cm Personenwagen HSB/DR
12x Fenster 43 x 65 mm rund aus Kunststoff
Profi-Tipps für langlebige Laufeigenschaften
Ein ruhiger Lauf entscheidet über das optische Erscheinungsbild Ihres Zuges auf der Gartenbahn. Gerade bei langen Personenwagen der Spur G führen kleinste Unebenheiten im Gleisbett oft zu unschönen Bewegungen. Werden diese Schwingungen nicht abgefangen, leidet der Fahrspaß erheblich. Eine präzise Montage der Drehgestelle bildet die Basis für einen stabilen Betrieb im Außenbereich.
Die mechanische Belastung auf die Fahrwerke ist bei einer Gartenbahn deutlich höher als bei Zimmeranlagen. Feuchtigkeit, Temperaturschwankungen und Staub setzen dem Material zu. Daher erfordert die Stabilität Spur G Waggon eine Kombination aus korrekter Gewichtung und technischer Präzision. Nur wenn das Drehgestell optimal am Wagenkasten sitzt, gleitet das Fahrzeug sicher über Weichenstraßen.
Oft unterschätzen Einsteiger den Einfluss der Radsätze auf das gesamte Fahrverhalten. Ein unruhiger Wagenkasten kann im schlimmsten Fall zum Entgleisen führen. Wir setzen daher auf Lösungen, die speziell für diese harten Bedingungen entwickelt wurden. Hochwertige Lok- und Wagenteile bilden das Rückgrat für jede erfolgreiche Modernisierung oder Montage Ihrer Fahrzeuge.
Vermeidung von Wankbewegungen
Lange Personenwagen neigen aufgrund ihres hohen Schwerpunkts und der Hebelwirkung zum Aufschaukeln. Dieses Phänomen tritt besonders häufig in S-Kurven oder bei der Überfahrt von Herzstücken auf. Um das Wanken zu unterbinden, müssen Sie den Schwerpunkt des Wagens so tief wie möglich verlagern. Zusätzliche Gewichte im Bodenbereich über den Drehgestellen wirken hier oft Wunder.
Achten Sie bei der Montage darauf, dass das Drehgestell ein gewisses seitliches Spiel behält. Eine zu feste Verschraubung verhindert, dass der Wagen Unebenheiten ausgleichen kann. Ist die Verbindung hingegen zu locker, beginnt der Aufbau bei höheren Geschwindigkeiten zu zittern. Die richtige Balance zwischen Beweglichkeit und Führung ist entscheidend für die Stabilität Spur G Waggon.
Ein weiterer Faktor für die Laufruhe ist die Stromabnahme. Kugelgelagerte Radsätze verringern den Rollwiderstand massiv und stabilisieren den Lauf zusätzlich. Wenn Sie Ihre Wagen mit Beleuchtung ausstatten, sollten Sie auf eine flackerfreie Energieversorgung achten. Über passende Kabel, Stecker und Buchsen stellen Sie eine sichere Verbindung zwischen den Komponenten her.
Die Gewichtsverteilung sollte immer symmetrisch erfolgen. Prüfen Sie nach dem Einbau der Drehgestelle, ob der Wagen absolut waagerecht steht. Schieflagen führen zu einseitiger Abnutzung der Spurkränze und erhöhen den Verschleiß am Gleis. In unseren Video-Tutorials zeigen wir Ihnen detailliert, wie Sie die optimale Balance für Ihre Bausatz-Wagen finden.
Verwenden Sie bei der Bestückung Ihrer Fahrzeuge ausschließlich Komponenten, die für den Dauerbetrieb ausgelegt sind. Billige Materialien versagen oft nach der ersten Saison im Garten. Wir empfehlen für den Umbau robuste Modulare Güterwagen und Personenwagen-Komponenten, die durch Passgenauigkeit überzeugen. So bleibt die Freude am Hobby über viele Jahre erhalten.
Wartung und Reinigung der Drehgestelle
Der Einsatz in der Außenanlage stellt höchste Anforderungen an die Wartung Gartenbahn Wagen. Staub, Pflanzenteile und feiner Sand dringen in jede Ritze der Mechanik ein. Ohne regelmäßige Pflege verharzen Schmierstoffe und erhöhen den Reibungswiderstand. Dies belastet nicht nur die Lokomotive, sondern führt auch zu ungleichmäßigem Lauf der Wagen.
Reinigen Sie die Achslager und Drehpfannen mindestens einmal pro Saison gründlich. Entfernen Sie alte Fettreste mit einem weichen Tuch oder einer feinen Bürste. Verwenden Sie zur Schmierung nur harzfreie Spezialöle in geringen Mengen. Zu viel Öl bindet Schmutz und wirkt dann wie Schmirgelpapier auf den Kunststoff- oder Metallteilen.
Prüfen Sie regelmäßig die Stromabnehmerkohlen oder Schleifer an den Drehgestellen. Abgenutzte Kontakte verursachen Funkenflug und verschmutzen das Gleis zusätzlich. Hochwertige Gartenbahn Ersatzteile sorgen dafür, dass die elektrische Leitfähigkeit dauerhaft hoch bleibt. Ein sauberer Kontakt ist auch für die Funktion integrierter Soundmodule oder Decoder unerlässlich.
Die regelmäßige Wartung Gartenbahn Wagen umfasst auch die Kontrolle der Radsatzinnenmaße. Durch thermische Einflüsse können sich Achsen minimal verschieben. Ein falsches Maß führt zu Klemmern in Weichenherzen und erhöht das Entgleisungsrisiko. Nutzen Sie eine Schieblehre, um die Präzision Ihrer Fahrwerke sicherzustellen.
Vergessen Sie nicht die Reinigung der Radlaufflächen. Oxidationsschichten und Schmutzfilme verschlechtern die Stromaufnahme und das Rollverhalten. Vernickelte Radsätze bieten hier einen klaren Vorteil, da sie deutlich weniger korrodieren. Wer seine Technik im Griff hat, kann sich voll auf die Steuerung konzentrieren, etwa mit einem Weichen- Gleis- und Signaldecoder für komplexe Anlagen.
Sollten Sie während der Fahrt Quietschgeräusche wahrnehmen, ist dies ein sofortiges Warnsignal. Meist liegt eine Trockenlauf-Situation im Bereich der Achslager vor. Handeln Sie umgehend, um dauerhafte Schäden an den Gartenbahn Ersatzteilen zu vermeiden. Eine gut gewartete Flotte ist das Aushängeschild jedes passionierten Gartenbahners.
Abschließend empfiehlt sich nach jeder Wartung eine Testfahrt auf einem ebenen Gleisabschnitt. Achten Sie auf das Rollgeräusch und die Spurtreue. Nur ein perfekt eingestelltes Drehgestell garantiert die Langlebigkeit, die wir bei ML-Train als Standard voraussetzen. Mit der richtigen Pflege und hochwertigen Komponenten aus Bad Bodenteich meistern Sie jede Herausforderung im Gartenbetrieb.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu wie Drehgestell Spur G Personenwagen richtig einbauen
Wie fest muss die Zentralschraube am Drehgestell angezogen werden?
Die Zentralschraube darf niemals bis zum Anschlag festgezogen werden, da das Drehgestell sonst blockiert. Ziehen Sie die Schraube so weit an, dass kein vertikales Wackeln mehr auftritt, sich das Gestell aber noch ohne Widerstand seitlich drehen lässt. Ein minimales Kippspiel ist für den Ausgleich von Gleisunebenheiten im Außenbereich ausdrücklich erwünscht.
Welches Schmiermittel eignet sich für Kunststoff-Drehgestelle?
Verwenden Sie ausschließlich säure- und harzfreie Spezialfette oder Silikonöle, die für Thermoplaste geeignet sind. Herkömmliche Haushaltsöle oder WD-40 greifen die Weichmacher im Kunststoff an, was die Bauteile brüchig macht und die Lebensdauer massiv verkürzt. Eine winzige Menge Fett an den Reibungspunkten der Aufnahme reicht für eine dauerhafte Schmierung aus.
Warum klemmt mein Drehgestell in engen Kurven?
Meist liegt die Ursache an einer zu fest angezogenen Befestigungsschraube oder an Anbauteilen wie Trittstufen, die den Schwenkbereich begrenzen. Prüfen Sie, ob Kabel für die Beleuchtung die Drehung behindern und sorgen Sie für ausreichend Spielraum zwischen Drehgestell und Wagenboden.
Müssen Spur G Achsen gefettet werden?
In der Regel sind die modernen Kunststofflager wartungsfrei und benötigen kein zusätzliches Fett, das im Außenbereich nur Schmutz binden würde. Bei Metall-auf-Metall-Verbindungen kann ein winziger Tropfen harzfreies Spezialöl sinnvoll sein, um den Verschleiß zu minimieren und die Laufruhe zu erhöhen.
