Die optimale Beleuchtung für 7-Fenster Personenwagen der Spur G wählen
Die Beleuchtung von 7-Fenster Personenwagen in der Spur G ist ein entscheidender Faktor für eine realistische Modellbahnanlage, besonders bei Dämmerungsfahrten. Ob Sie klassische HSB-Waggons oder moderne Bausätze ausstatten möchten – die Wahl der richtigen Technik beeinflusst nicht nur die Lichtqualität, sondern auch die Betriebssicherheit. In diesem Ratgeber erfahren Sie, wie Sie Ihre Wagen mit effizienten LED-Leisten nachrüsten, Flackern durch Pufferung verhindern und welche Komponenten für den Digital- oder Analogbetrieb am besten geeignet sind. Wir führen Sie durch die technischen Details der Stromabnahme und zeigen Ihnen, wie Sie auch komplexe Beleuchtungsszenarien, wie die Bühnenbeleuchtung, einfach realisieren können. Tauchen Sie ein in die Welt der Gartenbahn-Lichttechnik und setzen Sie Ihre 7-Fenster-Wagen perfekt in Szene.
Grundlagen der Wagenbeleuchtung für Spur G Personenwagen
Die Abenddämmerung bricht über der Gartenanlage herein. Während die Lokomotiven ihre Runden ziehen, haucht eine stimmige Wagenbeleuchtung Spur G Zügen erst richtig Leben ein. Besonders bei einem klassischen 7 Fenster Wagen ist die gleichmäßige Ausleuchtung des Innenraums entscheidend für das visuelle Erlebnis. Ein dunkler Waggon wirkt auf einer beleuchteten Außenanlage oft wie ein Fremdkörper. Die richtige Wahl der Komponenten entscheidet darüber, ob das Licht eine behagliche Atmosphäre schafft oder durch ständiges Flackern die Freude am Fahrbetrieb mindert.
Moderne Lichtsysteme müssen robust sein. Feuchtigkeit im Außenbereich und Temperaturschwankungen stellen hohe Anforderungen an die Elektronik. Bei ML-Train setzen wir auf Lösungen, die speziell für diese harten Bedingungen entwickelt wurden. Eine hochwertige LED Innenbeleuchtung bildet das Herzstück jeder Modernisierung. Sie sorgt dafür, dass Details im Innenraum der Personenwagen auch bei Dunkelheit zur Geltung kommen. Wer seine Züge mit Präzision aufwertet, investiert direkt in die Wertigkeit seiner gesamten Sammlung.
Die Installation ist für Einsteiger und Fortgeschrittene gleichermaßen machbar. Oft fehlen bei älteren Modellen ab Werk die notwendigen Vorrichtungen für eine effiziente Stromversorgung. Hier greifen unsere Konzepte für hochwertige Lok- und Wagenteile, die eine Nachrüstung erheblich vereinfachen. Eine durchdachte Planung spart Zeit und verhindert Frust bei der späteren Inbetriebnahme auf dem Gleis. Wir betrachten die Beleuchtung nicht als isoliertes Bauteil, sondern als Teil eines technischen Gesamtsystems.
LED-Technik vs. klassische Glühlampen
Früher waren kleine Glühlampen der Standard in der Gartenbahn-Welt. Diese Leuchtmittel haben jedoch entscheidende Nachteile für den langfristigen Gartenbetrieb. Sie entwickeln eine enorme Hitze, die im schlimmsten Fall das Kunststoffgehäuse Ihrer Waggons verformen kann. Zudem ist der Stromverbrauch einer klassischen Birne um ein Vielfaches höher als bei moderner Halbleitertechnik. Wenn Sie einen langen Zug mit mehreren beleuchteten Wagen betreiben, stößt die Zentrale schnell an ihre Leistungsgrenze.
Die LED Innenbeleuchtung ist heute die technisch überlegene Wahl. LEDs bieten eine Lebensdauer von vielen tausend Betriebsstunden. Ein Austausch defekter Leuchtmittel gehört damit fast der Vergangenheit an. In unserem Sortiment finden Sie verschiedene LED Leuchtmittel, die farblich exakt auf die Epoche Ihrer Fahrzeuge abgestimmt sind. Für historische Personenwagen empfehlen wir warmweiße Töne, die den Charme alter Gaslaternen oder früher elektrischer Lichter perfekt einfangen. Kaltweißes Licht hingegen passt besser zu modernen Fahrzeugen der jüngeren Bahngeschichte.
Ein weiterer technischer Vorteil ist die Spannungsstabilität. LEDs lassen sich über kleine elektronische Regler so ansteuern, dass die Helligkeit unabhängig von der Gleisspannung konstant bleibt. Bei Glühlampen wird das Licht schwächer, sobald die Lokomotive anfährt oder die Spannung im Digitalsystem leicht schwankt. Die LED-Technik ermöglicht zudem eine extrem flache Bauweise. Dies ist besonders bei einem 7 Fenster Wagen wichtig, damit die Technik unter dem Dach verborgen bleibt und den Blick auf die Inneneinrichtung nicht stört. So bleibt die Optik des Modells gewahrt.
Besonders effizient arbeiten diese Systeme in Kombination mit einer intelligenten Steuerung. Wenn Sie Ihre Anlage digital betreiben, können Sie die Helligkeit oft per Software justieren. Dies schont die Bauteile und ermöglicht realistische Szenarien. Für die technische Umsetzung der gesamten Elektronik am Gleis bietet unsere Gleisbau Elektronik die notwendige Basis für einen stabilen Betrieb. Vertrauen Sie auf erprobte Komponenten statt auf experimentelle Bastellösungen.
Stromabnahme und Radsatz-Wahl
Die schönste Lichtleiste nützt wenig, wenn die Stromzufuhr unterbrochen ist. Im Außenbereich kämpfen Gartenbahner ständig mit verschmutzten Gleisen, Laub oder Oxidationsschichten. Eine herkömmliche Stromabnahme über Schleifkontakte an Kunststoffrädern ist oft unzuverlässig und wartungsintensiv. Die Reibung der Schleifer bremst zudem den Zugverband unnötig aus. Hier ist ein spezialisierter Stromabnehmer Edelstahlradsatz die technisch beste Lösung für jeden ambitionierten Modellbahner.
Kugelgelagerte Radsätze aus Edelstahl sind das Fundament für eine flackerfreie Wagenbeleuchtung Spur G. Durch die integrierten Kugellager fließt der Strom fast ohne Widerstand vom Gleis in das Wageninnere. Gleichzeitig verbessern diese Radsätze die Rolleigenschaften Ihres Zuges massiv. Selbst lange Züge lassen sich so mit kleineren Lokomotiven problemlos ziehen. Die Edelstahl-Laufflächen sind zudem resistent gegen Korrosion und nutzen sich kaum ab. Das sorgt für eine dauerhaft saubere Kontaktgabe, die für den Digitalbetrieb unerlässlich ist.
Die Montage solcher Radsätze ist denkbar einfach. Sie ersetzen lediglich die vorhandenen Kunststoffachsen durch die kugelgelagerten Varianten. Die Kabelführung erfolgt meist unsichtbar durch das Drehgestell in den Wagenboden. Ein 7 Fenster Wagen profitiert hier doppelt: Die Laufruhe steigt und das Licht bleibt auch bei langsamer Fahrt über Weichenstraßen stabil. Für die optimale Energieverteilung im Wagen können Sie zudem auf Funktionsdekoder und Servodecoder zurückgreifen, um Sonderfunktionen wie eine separate Bühnenbeleuchtung zu schalten.
Abschließend spielt die Materialwahl eine entscheidende Rolle für den Wartungsaufwand. Vernickelte Gleise in Verbindung mit Edelstahlrädern bilden das Optimum an Leitfähigkeit. Während herkömmliche Materialien im Regen schnell eine isolierende Schicht bilden, bleibt Edelstahl mechanisch sauber. Ein Stromabnehmer Edelstahlradsatz ist daher eine Investition, die sich durch weniger Reinigungsintervalle und ein realistisches Fahrbild schnell bezahlt macht. Sorgen Sie für eine technische Basis, die Ihrem Hobby die nötige Professionalität verleiht.
Passende Produkte entdecken
Personenwagen HSB / DR 7 Fenster Spur-G Bausatz
Personenwagen blau HSB/DR 6 Fenster Spur-G Bausatz
Personenwagen blau HSB/DR 7 Fenster Spur-G Bausatz
Personenwagen HSB/DR als Spur-G Bausatz
Beleuchtungs-Set LED und analog (125 Teile) mit Sortierbox für die Spur-G
2x LED Bühnenbeleuchtung 5-24 V für Spur-G Personenwagen

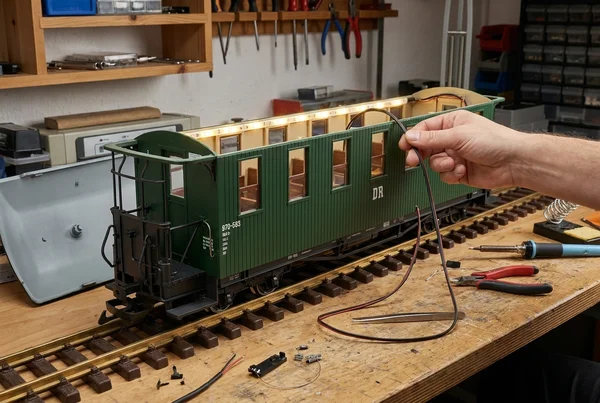

Einbau und technische Konfiguration der Lichtleisten
Die Installation einer hochwertigen Innenbeleuchtung wertet Ihre Personenwagen der Spur G massiv auf. Besonders bei Dämmerung oder im Nachtbetrieb auf der Außenanlage entfaltet die Lichttechnik ihre volle Wirkung. Der Einbau erfordert Präzision und ein Verständnis für die elektronischen Komponenten. Eine moderne ULL-Lichtleiste bietet hierbei die technologische Basis für ein realistisches Leuchtbild.
Zunächst erfolgt die mechanische Befestigung im Wageninneren. Die Leisten werden meist unter dem Dach fixiert. Achten Sie auf eine mittige Ausrichtung für eine gleichmäßige Ausleuchtung der sieben Fenster. Die Stromzufuhr erfolgt idealerweise über kugelgelagerte Radsätze. Dies garantiert eine konstante Spannung ohne Unterbrechungen durch Verschmutzungen auf dem Gleis.
Für die elektrische Sicherheit sollten Sie hochwertige Kabel, Stecker und Buchsen verwenden. Diese Bauteile müssen witterungsbeständig sein, um im Gartenbetrieb langfristig zu funktionieren. Eine saubere Verlegung der Leitungen verhindert Kurzschlüsse und erleichtert spätere Wartungsarbeiten. Prüfen Sie vor dem finalen Verschließen des Gehäuses alle Lötstellen und Steckverbindungen.
Digitale Steuerung und CV-Programmierung
Der Digitalbetrieb Spur G ermöglicht eine individuelle Ansteuerung jedes einzelnen Waggons. Durch die Integration spezieller Decoder steuern Sie nicht nur das Licht, sondern auch Zusatzfunktionen wie die Bühnenbeleuchtung. Die Konfiguration erfolgt über die sogenannte CV-Programmierung (Configuration Variables). Hierbei legen Sie fest, auf welche Funktionstasten Ihre Zentrale reagiert.
Die CV-Programmierung Beleuchtung erlaubt eine feinstufige Anpassung der Helligkeit. In der Realität wirken Züge oft gedimmt und gemütlich. Zu grelles LED-Licht wirkt unnatürlich und erinnert eher an moderne OP-Säle. Über den entsprechenden CV-Wert reduzieren Sie die Intensität, bis die Lichtstimmung dem Vorbild entspricht. Auch Dimm-Effekte beim Ein- und Ausschalten lassen sich so realisieren.
Sollten Sie neben der Beleuchtung auch Soundfunktionen in Ihren Zug integrieren wollen, bietet sich ein SX6 SUSI-Soundmodul für alle Spur G-Loks an. Diese Module lassen sich oft mit Funktionsdecodern kombinieren. So synchronisieren Sie das Licht mit dem Schaffnerpfiff oder dem Türschlagen. Die Programmierung erfordert eine Digitalzentrale, die das Auslesen und Schreiben von CV-Werten unterstützt.
Für komplexe Lichteffekte in Sonderwagen sind Funktionsdekoder und Servodecoder die richtige Wahl. Damit steuern Sie beispielsweise flackerndes Feuer in einem Speisewagen oder separat schaltbare Abteilbeleuchtungen. Jeder Ausgang des Decoders lässt sich separat konfigurieren. Dies gibt Ihnen die volle Kontrolle über die visuelle Dramaturgie Ihres Zuges auf der Anlage.

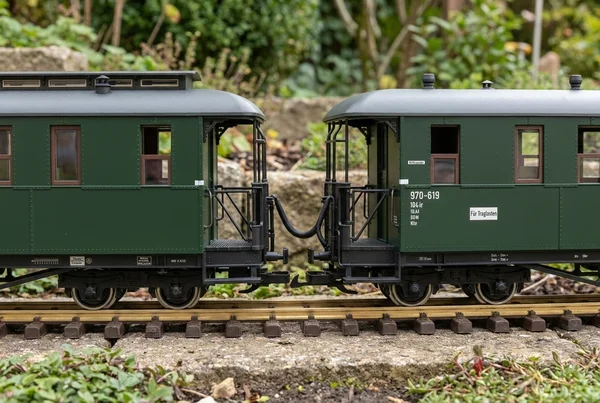

Verbindung mehrerer Waggons
Die elektrische Kopplung von Personenwagen spart die Installation zahlreicher Stromabnehmer. Ein Wagen mit guter Stromabnahme kann über ein Kupplungs-Set Spur G weitere Wagen mit Energie versorgen. Dies reduziert den Rollwiderstand des gesamten Zugverbandes erheblich. Zudem sinkt der Wartungsaufwand für die Reinigung der Radsatzkontakte.
Verwenden Sie für die Verbindung zwischen den Wagen genormte Steckverbinder. Diese sollten fest sitzen, aber bei Bedarf leicht trennbar sein. Ein spezielles Kupplungs-Set sorgt dafür, dass die Kabelverbindung sicher über dem Puffer geführt wird. So verhindern Sie, dass Leitungen in Kurvenfahrten oder auf Weichenstraßen zwischen die Puffer geraten und beschädigt werden.
Achten Sie beim Durchschleifen der Spannung auf den Leitungsquerschnitt. Zu dünne Kabel führen bei langen Zügen zu einem Spannungsabfall. Das Ergebnis wäre eine dunklere Beleuchtung in den hinteren Wagen. Durch die Verwendung einer ULL-Lichtleiste mit integriertem Spannungsregler wird dieser Effekt jedoch weitgehend kompensiert. Die Elektronik gleicht Schwankungen innerhalb eines weiten Bereichs selbstständig aus.
Integrieren Sie beim Aufbau auch mechanische Lok- und Wagenteile, die für die Kabelführung optimiert sind. Spezielle Endbohlen mit Kabeldurchführungen sehen professionell aus und schützen die Elektronik vor Feuchtigkeit. Eine saubere technische Umsetzung garantiert, dass Ihr Zug auch nach Jahren im Gartenbetrieb zuverlässig leuchtet. Die Kombination aus robuster Mechanik und präziser Elektronik ist der Schlüssel zum Erfolg.
Weitere Empfehlungen
Beleuchtungs-Set LED und analog (125 Teile) mit Sortierbox für die Spur-G
10x LED-Schraub-Glühbirne weiß 7-24 V E5.
Steck-Glühlampe 5 Volt 10 Stück
10x LED 3 mm diffus warmweiß mit integriertem Widerstand für 5-24 V
4 Stück Randverbinder-Stecker 2-polig
5x LED für Loks und Wagenrücklichter warmweiß 7-24 V für LGB Spur-G
Flackerschutz und Wartung der Beleuchtungseinheiten
Eine realistische Beleuchtung ist das Herzstück jeder nächtlichen Gartenbahnfahrt. Doch gerade im Außenbetrieb stellt die Stromversorgung eine Herausforderung dar. Verschmutzte Schienen, kleine Unebenheiten oder Laub unterbrechen den Kontakt zwischen Rad und Gleis. Diese kurzen Aussetzer führen bei LED-Systemen ohne Schutzschaltung zu einem störenden, hochfrequenten Flackern.
Anders als herkömmliche Glühlampen reagieren Leuchtdioden sofort auf Spannungsabfälle. Während der Glühfaden eine gewisse Trägheit besitzt, erlischt das Halbleiter-Licht in Millisekunden. Ein stabiler Flackerschutz LED ist daher unverzichtbar für ein hochwertiges Erscheinungsbild Ihrer Personenwagen. Nur so erzielen Sie eine gleichmäßige Ausleuchtung, die auch bei langsamer Fahrt über Weichenstraßen nicht abreißt.
Die Wartung dieser Systeme beginnt bereits bei der Wahl der richtigen Komponenten. Hochwertige LED Leuchtmittel benötigen eine konstante Spannungsumgebung. In Bad Bodenteich entwickeln wir deshalb Elektronikkomponenten, die exakt auf diese Anforderungen zugeschnitten sind. Ein robuster Aufbau garantiert, dass Ihre Wagenbeleuchtung über viele Jahre hinweg zuverlässig arbeitet.
Pufferspeicher richtig einsetzen
Ein Pufferspeicher Modellbahn fungiert als kurzzeitiger Energiespeicher direkt im Fahrzeug. Er überbrückt stromlose Abschnitte, indem er die gespeicherte Energie bei Kontaktverlust an die LEDs abgibt. Das Herzstück dieser Module bilden meist Elektrolytkondensatoren oder Goldcaps. Diese Bauteile nehmen während der Fahrt Strom auf und halten die Spannung für Sekundenbruchteile oder sogar Minuten stabil.
Der korrekte Kondensator Anschluss erfordert Aufmerksamkeit bei der Polarität. Eine Verpolung führt unweigerlich zur Zerstörung des Bauteils und kann die restliche Elektronik im Wagen beschädigen. Achten Sie beim Einbau darauf, dass der Speicher hinter dem Gleichrichter der Lichtleiste platziert wird. Nur so gelangt die Energie dorthin, wo sie für eine unterbrechungsfreie Beleuchtung benötigt wird.
Integrierte Ladeschaltungen verhindern zudem, dass beim Einschalten der Anlage ein zu hoher Ladestrom fließt. Ohne diese Strombegrenzung könnten Digitalzentralen einen Kurzschluss registrieren und abschalten. Für komplexe Lichtfunktionen in Ihren Personenwagen lassen sich Funktionsdekoder und Servodecoder hervorragend mit Puffermodulen kombinieren. Dies ermöglicht ein flackerfreies Schalten von Innen- und Außenlichtern per DCC-Befehl.
Die Kapazität des Speichers sollte zur Anzahl der verbauten LEDs passen. Ein 7-Fenster-Personenwagen mit zusätzlicher Bühnenbeleuchtung benötigt mehr Pufferleistung als ein kleinerer Zweiachser. Prüfen Sie regelmäßig die Steckverbindungen im Wageninneren. Oft lösen sich Kabel durch Vibrationen im Gartenbetrieb, was die Pufferwirkung beeinträchtigt.
Fehlersuche bei flackerndem Licht
Wenn das Licht trotz Pufferspeicher flackert, liegt die Ursache meist in der Kette der Stromaufnahme. Kontrollieren Sie zuerst die Radschleifer oder kugelgelagerten Radsätze auf Oxidation. Im Gartenbetrieb bildet sich schnell ein isolierender Film aus Abrieb und Feuchtigkeit. Eine gründliche Reinigung der Laufflächen wirkt oft Wunder bei der Signalstabilität.
Ein häufiger Fehlerteufel ist die Zugschlussbeleuchtung Spur G am Ende des Wagenverbands. Wenn diese parallel zur Innenbeleuchtung angeschlossen wird, kann es zu Rückkopplungen kommen. Prüfen Sie, ob alle Kabelverbindungen fest sitzen und keine kalten Lötstellen vorliegen. Nutzen Sie für die interne Verdrahtung flexible Kabel, Stecker und Buchsen, um Kabelbrüche an den Übergängen zu vermeiden.
Falls die Beleuchtung nur in Kurven aussetzt, deutet dies auf ein mechanisches Problem hin. Die Schleifer verlieren möglicherweise bei maximalem Ausschlag der Achsen den Kontakt zum Rad. Hier hilft eine Justierung der Federspannung oder der Austausch verschlissener Lok- und Wagenteile. Ein stabiler mechanischer Kontakt ist die Basis für jede elektronische Pufferung.
Messungen mit einem Multimeter helfen, den Fehler einzugrenzen. Prüfen Sie die Spannung direkt am Ausgang der Stromabnehmer und vergleichen Sie diese mit dem Wert hinter dem Gleichrichter. Ein starker Spannungsabfall deutet auf einen hohen Übergangswiderstand hin. Oft sind korrodierte Steckergehäuse oder gequetschte Leitungen die Ursache für eine unzureichende Energieversorgung Ihrer Gartenbahn-Waggons.
Wir sind ML-Train
ML-Train ist spezialisiert auf Modelleisenbahnen aller Spuren und Maßstäbe. Wir bieten dir eine große Auswahl an Lokomotiven, Waggons, Gleismaterial und Zubehör von allen namhaften Herstellern.
Häufige Fragen zu welche Beleuchtung für 7 Fenster Personenwagen Spur G wählen
Kann die Wagenbeleuchtung ML-Train 83802601 für kurze Wagen, die für den Digitalbetrieb ausgewiesen ist, auch analog genutzt werden?
Ja, diese Beleuchtungseinheit ist uneingeschränkt für den analogen Fahrbetrieb geeignet. Die integrierte Elektronik verfügt über einen Spannungsregler, der bereits bei geringer Gleisspannung für ein gleichmäßiges Leuchten sorgt. Im Digitalbetrieb profitieren Sie zusätzlich von der konstanten Spannung am Gleis, während im Analogmodus die Helligkeit technisch bedingt erst ab einer gewissen Mindestspannung voll erreicht wird. Durch die universelle Auslegung der Bauteile müssen Sie sich beim Systemwechsel keine Sorgen um die Kompatibilität machen. Die Lichtleiste schützt sich selbst gegen die für den Digitalbetrieb typischen höheren Spannungsspitzen.
Bei der ULL-Lichtleiste digital (83204310) brennt die Innenbeleuchtung nach dem Einschalten (F1) nur ca. 50 Sek. hell und wird dann fast dunkel. Woran liegt das?
Dieses Verhalten deutet auf eine aktivierte Energiesparfunktion oder eine falsche CV-Konfiguration des integrierten Decoders hin. In den Standardeinstellungen kann ein Zeitlimit für die volle Leuchtkraft hinterlegt sein, um die Wärmeentwicklung oder den Stromverbrauch zu begrenzen. Prüfen Sie die CV-Werte für die Dimmfunktion und die Zeitsteuerung der Funktionsausgänge in Ihrer Anleitung. Oft ist ein Wert für das "Abblenden" gesetzt, der nach einer definierten Zeitspanne die Spannung am Ausgang reduziert.
Wie lassen sich zwei Wagen miteinander verbinden? Ist die Verbindung nur mit dem kurzen schwarzen Kabel möglich oder gibt es eine Verlängerung?
Die Verbindung erfolgt in der Regel über zweipolige Stecksysteme, die an den Wagenenden montiert werden. Neben den standardmäßigen kurzen Verbindungskabeln führen wir im Sortiment auch passende Verlängerungskabel und Buchsen-Systeme für die Festmontage. Für eine dauerhafte und betriebssichere Lösung empfehlen wir die Verwendung von Kupplungs-Sets, die direkt an der Pufferbohle fixiert werden. Dies ermöglicht ein schnelles Zusammenstellen und Trennen des Zuges, ohne dass Sie jedes Mal Gehäuse öffnen oder Lötverbindungen lösen müssen.
Der Artikel 83802500 weist einen Defekt am Pufferspeicher auf. Die Beleuchtung funktioniert, aber der Puffer lädt nicht. Was tun?
Prüfen Sie zunächst die Ladeschaltung auf optische Beschädigungen oder gelöste Lötpunkte an den Kondensatorbeinen. Oft verhindert eine defekte Schutzdiode den Ladestrom, während der Betriebsstrom für die LEDs ungehindert fließen kann. Stellen Sie sicher, dass die Eingangsspannung hoch genug ist, da einige Speichermodule eine Mindestspannung zur Aktivierung der Ladeelektronik benötigen. Sollte das Bauteil innerhalb der Gewährleistung liegen und keine mechanische Einwirkung vorliegen, kontaktieren Sie uns für eine technische Prüfung in Bad Bodenteich.
Nach dem Einbau des Beleuchtungs-Sets tritt eine Fehlfunktion auf: Während der Fahrt flackern die Lampen oder bleiben aus. Woran liegt das?
Die häufigste Ursache ist eine unzureichende Stromabnahme direkt an den Achsen oder verschmutzte Schienenprofile im Außenbereich. LEDs reagieren ohne ausreichenden Pufferspeicher extrem empfindlich auf kleinste Kontaktunterbrechungen im Millisekundenbereich. Kontrollieren Sie, ob die Radschleifer fest am Rad anliegen und keine Oxidationsschicht die Leitfähigkeit einschränkt. Falls das Flackern systematisch an Weichen auftritt, ist die Kapazität des verbauten Kondensators eventuell zu gering für die Anzahl der angeschlossenen LED-Leisten.
